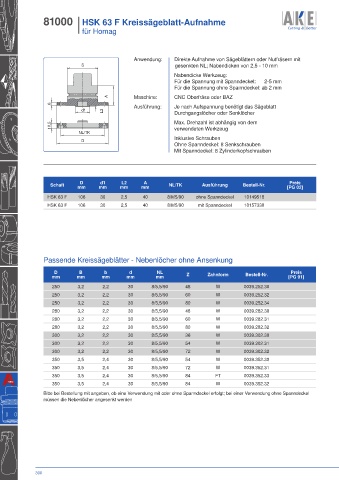

81000 I HSK 63 F Kreissägeblatt-Aufnahme
I für Homag

Anwendung: Direkte Aufnahme von Sägeblättern oder Nutfräsern mit
S gesenkten NL; Nabendicken von 2,5 - 10 mm
Nabendicke Werkzeug:
Für die Spannung mit Spanndeckel: 2-5 mm
Für die Spannung ohne Spanndeckel: ab 2 mm

A Maschine: CNC Oberfräse oder BAZ
6 Ausführung: Je nach Aufspannung benötigt das Sägeblatt
d1 L2 Durchgangslöcher oder Senklöcher

10,5 Max. Drehzahl ist abhängig von dem
verwendeten Werkzeug
NL/TK
Inklusive Schrauben
D
Ohne Spanndeckel: 8 Senkschrauben
Mit Spanndeckel: 8 Zylinderkopfschrauben

A
D
Preis
d1
L2
Schaft mm mm mm mm NL/TK Ausführung Bestell-Nr. [PG 02]
HSK 63 F 106 30 2,5 40 8/M5/90 ohne Spanndeckel 10149518
HSK 63 F 106 30 2,5 40 8/M5/90 mit Spanndeckel 10157330

Passende Kreissägeblätter - Nebenlöcher ohne Ansenkung

D B b d NL Preis
mm mm mm mm mm Z Zahnform Bestell-Nr. [PG 01]
250 3,2 2,2 30 8/5,5/90 48 W 0039.252.30
250 3,2 2,2 30 8/5,5/90 60 W 0039.252.32
250 3,2 2,2 30 8/5,5/90 80 W 0039.252.34
280 3,2 2,2 30 8/5,5/90 48 W 0039.282.30
280 3,2 2,2 30 8/5,5/90 60 W 0039.282.31
280 3,2 2,2 30 8/5,5/90 80 W 0039.282.32
300 3,2 2,2 30 8/5,5/90 36 W 0039.302.30
300 3,2 2,2 30 8/5,5/90 54 W 0039.302.31
300 3,2 2,2 30 8/5,5/90 72 W 0039.302.32
350 3,5 2,4 30 8/5,5/90 54 W 0039.352.30
350 3,5 2,4 30 8/5,5/90 72 W 0039.352.31
350 3,5 2,4 30 8/5,5/90 84 FT 0039.352.33
350 3,5 2,4 30 8/5,5/90 84 W 0039.352.32

Bitte bei Bestellung mit angeben, ob eine Verwendung mit oder ohne Spanndeckel erfolgt; bei einer Verwendung ohne Spanndeckel
müssen die Nebenlöcher angesenkt werden

390
