Page 396 - Katalog_2025+

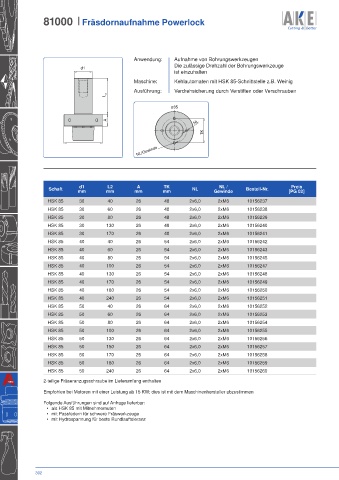

81000 I Fräsdornaufnahme Powerlock

Anwendung: Aufnahme von Bohrungswerkzeugen
Die zulässige Drehzahl der Bohrungswerkzeuge
d1
ist einzuhalten
Maschine: Kehlautomaten mit HSK 85-Schnittstelle z.B. Weinig
Ausführung: Verdrehsicherung durch Verstiften oder Verschrauben
L 2

ø85

A NL
TK

NL/Gewinde

d1
TK
NL /
Preis
A
L2
Schaft mm mm mm mm NL Gewinde Bestell-Nr. [PG 02]
HSK 85 30 40 26 48 2x6,0 2xM6 10156237
HSK 85 30 60 26 48 2x6,0 2xM6 10156238
HSK 85 30 80 26 48 2x6,0 2xM6 10156239
HSK 85 30 130 26 48 2x6,0 2xM6 10156240
HSK 85 30 170 26 48 2x6,0 2xM6 10156241
HSK 85 40 40 26 54 2x6,0 2xM6 10156242
HSK 85 40 60 26 54 2x6,0 2xM6 10156243
HSK 85 40 80 26 54 2x6,0 2xM6 10156245
HSK 85 40 100 26 54 2x6,0 2xM6 10156247
HSK 85 40 130 26 54 2x6,0 2xM6 10156248
HSK 85 40 170 26 54 2x6,0 2xM6 10156249
HSK 85 40 180 26 54 2x6,0 2xM6 10156250
HSK 85 40 240 26 54 2x6,0 2xM6 10156251
HSK 85 50 40 26 64 2x6,0 2xM6 10156252
HSK 85 50 60 26 64 2x6,0 2xM6 10156253
HSK 85 50 80 26 64 2x6,0 2xM6 10156254
HSK 85 50 100 26 64 2x6,0 2xM6 10156255
HSK 85 50 130 26 64 2x6,0 2xM6 10156256
HSK 85 50 150 26 64 2x6,0 2xM6 10156257
HSK 85 50 170 26 64 2x6,0 2xM6 10156258
HSK 85 50 180 26 64 2x6,0 2xM6 10156259
HSK 85 50 240 26 64 2x6,0 2xM6 10156260
2-teilige Fräseranzugsschraube im Lieferumfang enthalten
Empfohlen bei Motoren mit einer Leistung ab 15 KW; dies ist mit dem Maschinenhersteller abzustimmen

Folgende Ausführungen sind auf Anfrage lieferbar:
• als HSK 85 mit Mitnehmernuten
• mit Passfedern für schwere Fräswerkzeuge
• mit Hydrospannung für beste Rundlauftoleranz

392
