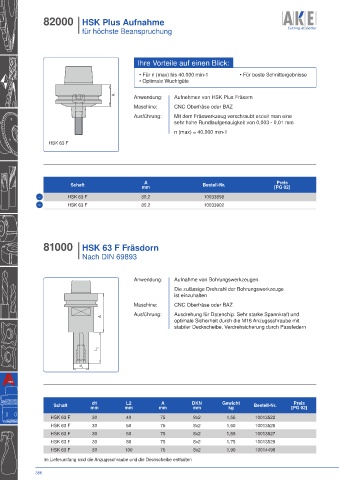

P. 390
82000 I HSK Plus Aufnahme
I für höchste Beanspruchung
Ihre Vorteile auf einen Blick:
• Für n (max) bis 40.000 min-1 • Für beste Schnittergebnisse
• Optimale Wuchtgüte
A Anwendung: Aufnehmen von HSK Plus Fräsern
Maschine: CNC Oberfräse oder BAZ
Ausführung: Mit dem Fräswerkzeug verschraubt erzielt man eine
sehr hohe Rundlaufgenauigkeit von 0,003 - 0,01 mm
n (max) = 40.000 min-1
HSK 63 F
A
Preis
Schaft mm Bestell-Nr. [PG 02]
– HSK 63 F 30,2 10033898
– HSK 63 F 80,2 10033902
81000 I HSK 63 F Fräsdorn
I Nach DIN 69893
Anwendung: Aufnahme von Bohrungswerkzeugen.
Die zulässige Drehzahl der Bohrungswerkzeuge
ist einzuhalten
Maschine: CNC Oberfräse oder BAZ
Ausführung: Ausdrehung für Datenchip. Sehr starke Spannkraft und
A
optimale Sicherheit durch die M16 Anzugsschraube mit
stabiler Deckscheibe. Verdrehsicherung durch Passfedern
L 2
d 1
A
d1
Preis
L2
Schaft mm mm mm DKN Gewicht Bestell-Nr. [PG 02]
mm
kg
HSK 63 F 30 40 75 8x2 1,55 10013522
HSK 63 F 30 50 75 8x2 1,60 10013526
HSK 63 F 30 60 75 8x2 1,65 10013527
HSK 63 F 30 80 75 8x2 1,75 10013529
HSK 63 F 30 100 75 8x2 1,90 10014498
Im Lieferumfang sind die Anzugsschraube und die Deckscheibe enthalten
386
