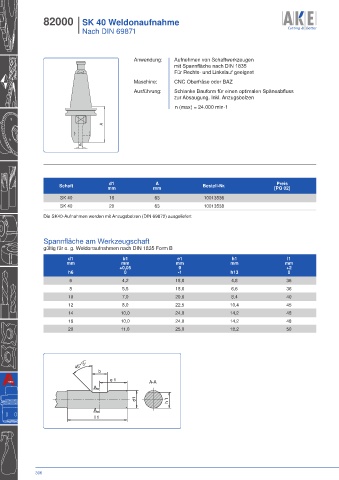

82000 I SK 40 Weldonaufnahme
I Nach DIN 69871

Anwendung: Aufnehmen von Schaftwerkzeugen
mit Spannfläche nach DIN 1835
Für Rechts- und Linkslauf geeignet
Maschine: CNC Oberfräse oder BAZ
Ausführung: Schlanke Bauform für einen optimalen Späneabfluss
zur Absaugung. Inkl. Anzugsbolzen
n (max) = 24.000 min-1

A

d 1

d1
A
Preis
Schaft mm mm Bestell-Nr. [PG 02]
SK 40 16 63 10013536
SK 40 20 63 10013538
Die SK40-Aufnahmen werden mit Anzugsbolzen (DIN 69872) ausgeliefert

Spannfläche am Werkzeugschaft
gültig für o. g. Weldonaufnahmen nach DIN 1835 Form B
d1 b1 e1 h1 l1
mm mm mm mm mm
+0,05 0 +2
h6 0 -1 h13 0
6 4,2 18,0 4,8 36
8 5,5 18,0 6,6 36
10 7,0 20,0 8,4 40
12 8,0 22,5 10,4 45
14 10,0 24,0 14,2 48
16 10,0 24,0 14,2 48
20 11,0 25,0 18,2 50

+1°
45° 0°
b
e 1 A-A
A

d1 h 1
A
l 1

396
