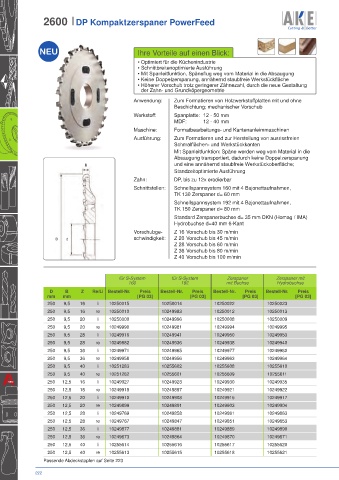

Page 226 - Katalog_2025+

2600 I DP Kompaktzerspaner PowerFeed

NEU Ihre Vorteile auf einen Blick:

• Optimiert für die Küchenindustrie
• Schnittbreitenoptimierte Ausführung
• Mit Spanleitfunktion, Späneflug weg vom Material in die Absaugung
• Keine Doppelzerspanung, annähernd staubfreie Werkstückfläche
• Höherer Vorschub trotz geringerer Zähnezahl, durch die neue Gestaltung
der Zahn- und Grundköpergeometrie
Anwendung: Zum Formatieren von Holzwerkstoffplatten mit und ohne
Beschichtung; mechanischer Vorschub
Werkstoff: Spanplatte: 12 - 50 mm
MDF: 12 - 40 mm
Maschine: Formatbearbeitungs- und Kantenanleimmaschinen
Ausführung: Zum Formatieren und zur Herstellung von ausrissfreien
Schmalflächen- und Werkstückkanten
Mit Spanleitfunktion: Späne werden weg vom Material in die
Absaugung transportiert, dadurch keine Doppelzerspanung
B und eine annähernd staubfreie Werkstückoberfläche;
Standzeitoptimierte Ausführung
Zahn: DP, bis zu 12x erodierbar
Schnittstellen: Schnellspannsystem 160 mit 4 Bajonettaufnahmen,
TK 130 Zerspaner d= 60 mm
Schnellspannsystem 192 mit 4 Bajonettaufnahmen,
TK 150 Zerspaner d= 80 mm
Standard Zerspanerbuchse d= 35 mm DKN (Homag / IMA)
Hydrobuchse d=40 mm 6-Kant
Vorschubge- Z 16 Vorschub bis 30 m/min
D d schwindigkeit: Z 20 Vorschub bis 45 m/min
Z 28 Vorschub bis 60 m/min
Z 36 Vorschub bis 80 m/min
Z 40 Vorschub bis 100 m/min

für S-System für S-System Zerspaner Zerspaner mit
160 192 mit Buchse Hydrobuchse
D B Z Re/Li Bestell-Nr. Preis Bestell-Nr. Preis Bestell-Nr. Preis Bestell-Nr. Preis
mm mm [PG 03] [PG 03] [PG 03] [PG 03]
250 9,5 16 li 10250015 10250014 10250022 10250023
250 9,5 16 re 10250010 10249983 10250012 10250013
250 9,5 20 li 10250000 10249996 10250008 10250009
250 9,5 20 re 10249990 10249981 10249994 10249995
250 9,5 28 li 10249916 10249941 10249950 10249953
250 9,5 28 re 10249882 10249936 10249938 10249940
250 9,5 36 li 10249971 10249965 10249977 10249980
250 9,5 36 re 10249958 10249956 10249963 10249964
250 9,5 40 li 10251283 10255602 10255608 10255610
250 9,5 40 re 10251282 10255601 10255609 10255611
250 12,5 16 li 10249927 10249923 10249930 10249935
250 12,5 16 re 10249918 10249897 10249921 10249922
250 12,5 20 li 10249910 10249908 10249915 10249917
250 12,5 20 re 10249899 10249891 10249903 10249904
250 12,5 28 li 10249769 10249858 10249861 10249863
250 12,5 28 re 10249767 10249847 10249851 10249853
250 12,5 36 li 10249877 10249881 10249889 10249890
250 12,5 36 re 10249873 10249864 10249870 10249871
250 12,5 40 li 10255614 10255616 10255617 10255620
250 12,5 40 re 10255613 10255615 10255618 10255621
Passende Abdeckstopfen auf Seite 223

222
