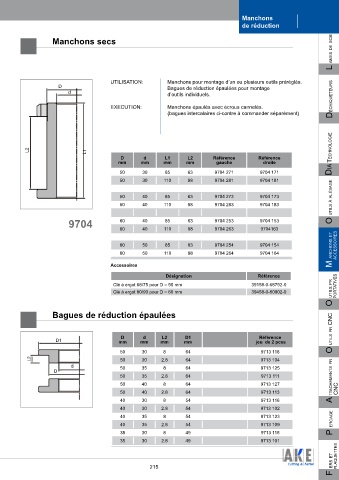

Page 214 - Catalogue-General-FR-13

Manchons
de réduction
L ames de scie
Manchons secs

uTILISATIOn: Manchons pour montage d’un ou plusieurs outils préréglés.
D Bagues de réduction épaulées pour montage
d d’outils individuels.

EXECuTIOn: Manchons épaulés avec écrous cannelés. déchiqueteurs
(bagues intercalaires ci-contre à commander séparément)

L2 L1
D d L1 L2 Référence Référence dia technoLogie
mm mm mm mm gauche droite
50 30 85 63 9704 271 9704 171
50 30 110 88 9704 281 9704 181
o utiLs à aLésage
50 40 85 63 9704 273 9704 173
50 40 110 88 9704 283 9704 183

9704 60 40 85 63 9704 253 9704 153
60 40 110 88 9704 263 9704163
m anchons et accessoires
60 50 85 63 9704 254 9704 154
60 50 110 88 9704 264 9704 164

Accessoires
Désignation Référence
o utiLs pr
Clé à ergot 68/75 pour D = 50 mm 39158-0-68752-0
Clé à ergot 80/90 pour D = 60 mm 39458-0-80902-0 portatives

Bagues de réduction épaulées

D d L2 D1 Référence o utiLs pr cnc
D1 mm mm mm mm jeu de 2 pces
50 30 8 64 9713 118
L2 50 30 2.8 64 9713 104
d 50 35 8 64 9713 125
D
50 35 2.8 64 9713 111
50 40 8 64 9713 127 a ttachements pr
50 40 2.8 64 9713 113 cnc
40 30 8 54 9713 116
40 30 2.8 54 9713 102
40 35 8 54 9713 123
40 35 2.8 54 9713 109 p ercage
35 30 8 49 9713 115
35 30 2.8 49 9713 101

F ers et pLaquettes
