Page 22 - Metallprogramm.indd

DP

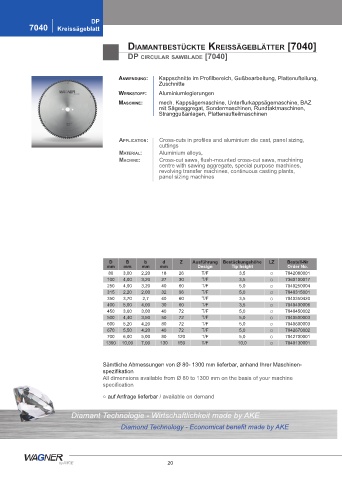

7040 Kreissägeblatt

dIamantbestüCkte kreIssägeblätter [7040]
dp CIrCUlar saWblade [7040]

anWendUng: Kappschnitte im Profilbereich, Gußbearbeitung, Plattenufteilung,
Zuschnitte
Werkstoff: Aluminiumlegierungen
masChIne: mech. Kappsägemaschine, Unterflurkappsägemaschine, BAZ
mit Sägeaggregat, Sondermaschinen, Rundtaktmaschinen,
Stranggußanlagen, Plattenaufteilmaschinen

applICatIon: Cross-cuts in profiles and aluminium die cast, panel sizing,
cuttings
materIal: Aluminium alloys,
maChIne: Cross-cut saws, flush-mounted cross-cut saws, machining
centre with sawing aggregate, special purpose machines,
revolving transfer machines, continuous casting plants,
panel sizing machines

D B b d Z ausführung Bestückungshöhe lZ Bestell-Nr
mm mm mm mm Design tip height order No.
80 3,00 2,20 18 26 T/F 3,5 ○ 7042080001
100 4,00 3,20 27 30 T/F 3,5 ○ 7360100017
250 4,00 3,20 40 60 T/F 5,0 ○ 7040250004
315 2,20 2,00 32 96 T/F 5,0 ○ 7040315001
350 3,70 2,7 40 60 T/F 3,5 ○ 7040350420
400 5,00 4,00 30 60 T/F 3,5 ○ 7040400006
450 3,60 3,00 40 72 T/F 5,0 ○ 7040450002
500 4,40 3,50 50 72 T/F 5,0 ○ 7040500003
600 5,20 4,20 80 72 T/F 5,0 ○ 7040600003
670 5,50 4,20 40 72 T/F 5,0 ○ 7042670002
700 6,00 5,00 80 120 T/F 5,0 ○ 7042700001
1300 10,00 7,00 130 150 T/F 10,0 ○ 7040130001

Sämtliche Abmessungen von Ø 80- 1300 mm lieferbar, anhand Ihrer Maschinen-
spezifikation
All dimensions available from Ø 80 to 1300 mm on the basis of your machine
specification

○ auf Anfrage lieferbar / available on demand

Diamant Technologie - Wirtschaftlichkeit made by AKE
Diamond Technology - Economical benefit made by AKE

20
