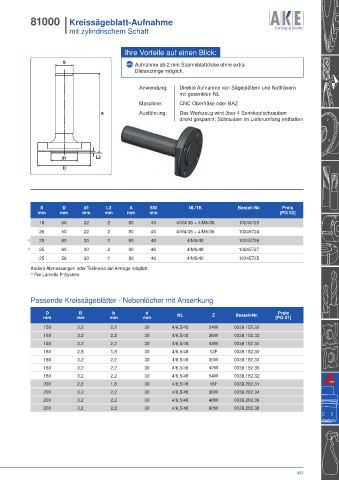

81000 I Kreissägeblatt-Aufnahme
I mit zylindrischem Schaft

Ihre Vorteile auf einen Blick:

S NEU Aufnahme ab 2 mm Stammblattdicke ohne extra
Distanzringe möglich.

Anwendung: Direkte Aufnahme von Sägeblättern und Nutfräsern
mit gesenkten NL
Maschine: CNC Oberfräse oder BAZ
A Ausführung: Das Werkzeug wird über 4 Senkkopfschrauben
direkt gespannt; Schrauben im Lieferumfang enthalten

d1 L2
D

S D d1 L2 A SW NL/TK Bestell-Nr. Preis
mm mm mm mm mm mm [PG 02]
16 50 22 2 80 46 4/M4/36 + 4/M5/36 10245723
25 50 22 2 80 46 4/M4/36 + 4/M5/36 10245724
1) 20 60 30 2 90 46 4/M6/48 10245726
1) 25 60 30 2 90 46 4/M6/48 10245727
25 56 30 2 80 46 4/M5/42 10245725
Andere Abmessungen oder Teilkreise auf Anfrage möglich
1) Für Lamello P-System

Passende Kreissägeblätter - Nebenlöcher mit Ansenkung

D B b d Preis
mm mm mm mm NL Z Bestell-Nr. [PG 01]
150 3,2 2,2 30 4/6,5/48 24W 0039.152.32
150 3,2 2,2 30 4/6,5/48 36W 0039.152.33
150 3,2 2,2 30 4/6,5/48 48W 0039.152.34
180 2,8 1,8 30 4/6,5/48 12F 0039.182.30
180 3,2 2,2 30 4/6,5/48 30W 0039.182.33
180 3,2 2,2 30 4/6,5/48 42W 0039.182.35
180 3,2 2,2 30 4/6,5/48 54W 0039.182.32
200 2,8 1,8 30 4/6,5/48 16F 0039.202.31
200 3,2 2,2 30 4/6,5/48 36W 0039.202.34
200 3,2 2,2 30 4/6,5/48 48W 0039.202.36
200 3,2 2,2 30 4/6,5/48 60W 0039.202.38
