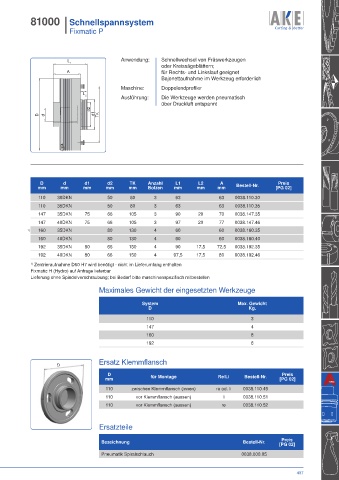

81000 I Schnellspannsystem
I Fixmatic P

Anwendung: Aufnahme von Zerspanern für die Standardspindel L Anwendung: Schnellwechsel von Fräswerkzeugen
Homag / IMA d=35 DKN 1 oder Kreissägeblättern;
A für Rechts- und Linkslauf geeignet
Bajonettaufnahme im Werkzeug erforderlich
Maschine: Doppelendprofiler
L
2
Ausführung: Die Werkzeuge werden pneumatisch
über Druckluft entspannt
d2
D d d1 TK

D d d1 d2 TK Anzahl L1 L2 A Preis
mm mm mm mm mm Bolzen mm mm mm Bestell-Nr. [PG 02]
110 30DKN 50 80 3 63 63 0038.110.30
110 35DKN 50 80 3 63 63 0038.110.35
147 35DKN 75 66 105 3 90 20 70 0038.147.35
147 40DKN 75 66 105 3 97 20 77 0038.147.46
1) 160 35DKN 80 130 4 60 60 0038.160.35
160 40DKN 80 130 4 60 60 0038.160.40
192 35DKN 80 66 150 4 90 17,5 72,5 0038.192.35
192 40DKN 80 66 150 4 97,5 17,5 80 0038.192.46
1) Zentrieraufnahme D60 H7 wird benötigt - nicht im Lieferumfang enthalten
Fixmatic H (Hydro) auf Anfrage lieferbar
Lieferung ohne Spindelverschraubung; bei Bedarf bitte maschinenspezifisch mitbestellen
Maximales Gewicht der eingesetzten Werkzeuge

System Max. Gewicht
D Kg.
110 3
147 4
160 8
192 8

Ersatz Klemmflansch
D
D Preis
mm für Montage Re/Li Bestell-Nr. [PG 02]
110 zwischen Klemmflansch (innen) re od. li 0038.110.49
110 vor Klemmflansch (aussen) li 0038.110.51
110 vor Klemmflansch (aussen) re 0038.110.52

Ersatzteile

Preis
Bezeichnung Bestell-Nr. [PG 02]
Pneumatik Spiralschlauch 0038.000.05
