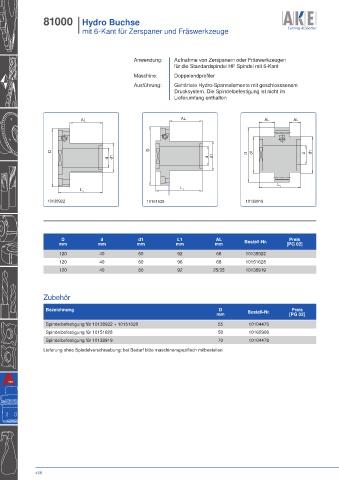

Page 412 - Katalog_2025+
P. 412
81000 I Hydro Buchse
I mit 6-Kant für Zerspaner und Fräswerkzeuge
Anwendung: Aufnahme von Zerspanern oder Fräswerkzeugen
für die Standardspindel HF Spindel mit 6-Kant
Maschine: Doppelendprofiler
Ausführung: Gehärtete Hydro-Spannelemente mit geschlosssenem
Drucksystem. Die Spindelbefestigung ist nicht im
Lieferumfang enthalten
AL AL AL AL
D D D d1 d d1
d1 d d1
d
L
L 1
L 1 1
10138922 10151628 10138919
D d d1 L1 AL Preis
mm mm mm mm mm Bestell-Nr. [PG 02]
120 40 60 92 68 10138922
120 40 60 96 68 10151628
120 40 80 92 25/35 10138919
Zubehör
Bezeichnung D Bestell-Nr. Preis
mm [PG 02]
Spindelbefestigung für 10138922 + 10151628 55 10104476
Spindelbefestigung für 10151628 50 10162906
Spindelbefestigung für 10138919 70 10104478
Lieferung ohne Spindelverschraubung; bei Bedarf bitte maschinenspezifisch mitbestellen
408
