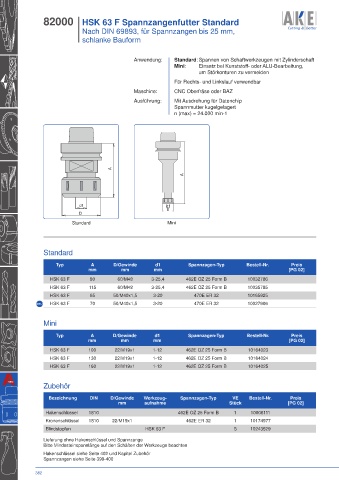

82000 I HSK 63 F Spannzangenfutter Standard
I Nach DIN 69893, für Spannzangen bis 25 mm,
I schlanke Bauform

Anwendung: Standard: Spannen von Schaftwerkzeugen mit Zylinderschaft
Mini: Einsatz bei Kunststoff- oder ALU-Bearbeitung,
um Störkonturen zu vermeiden
Für Rechts- und Linkslauf verwendbar
Maschine: CNC Oberfräse oder BAZ
Ausführung: Mit Ausdrehung für Datenchip
Spannmutter kugelgelagert
n (max) = 24.000 min-1

A
A

d1 d1
D
D
Standard Mini

Standard

Typ A D/Gewinde d1 Spannzagen-Typ Bestell-Nr. Preis
mm mm mm [PG 02]
HSK 63 F 80 60/M48 3-25,4 462E OZ 25 Form B 10032786
HSK 63 F 115 60/M48 3-25,4 462E OZ 25 Form B 10035785
HSK 63 F 65 50/M40x1,5 3-20 470E ER 32 10165925
NEU HSK 63 F 70 50/M40x1,5 3-20 470E ER 32 10027906

Mini

Typ A D/Gewinde d1 Spannzagen-Typ Bestell-Nr. Preis
mm mm mm [PG 02]
HSK 63 F 100 22/M19x1 1-12 462E OZ 25 Form B 10164023
HSK 63 F 130 22/M19x1 1-12 462E OZ 25 Form B 10164024
HSK 63 F 160 22/M19x1 1-12 462E OZ 25 Form B 10164025

Zubehör
Bezeichnung DIN D/Gewinde Werkzeug- Spannzagen-Typ VE Bestell-Nr. Preis
mm aufnahme Stück [PG 02]
Hakenschlüssel 1810 462E OZ 25 Form B 1 10006111
Kronenschlüssel 1810 22/M19x1 462E ER 32 1 10174977
Blindstopfen HSK 63 F 5 10243529

Lieferung ohne Hakenschlüssel und Spannzange
Bitte Mindesteinspannlänge auf den Schäften der Werkzeuge beachten
Hakenschlüssel siehe Seite 402 und Kapitel Zubehör
Spannzangen siehe Seite 399-400
