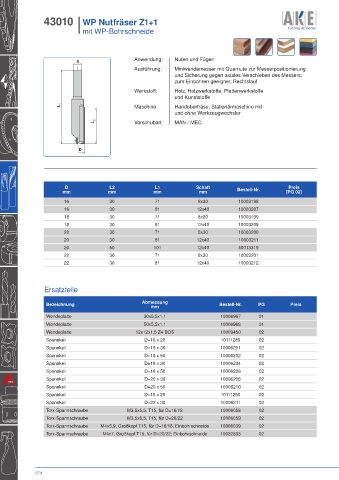

43010 I WP Nutfräser Z1+1
I mit WP-Bohrschneide

Anwendung: Nuten und Fügen
S
Ausführung: Miniwendemesser mit Quernute zur Messerpositionierung
und Sicherung gegen axiales Verschieben des Messers;
zum Einbohren geeignet; Rechtslauf
Werkstoff: Holz, Holzwerkstoffe, Plattenwerkstoffe
und Kunststoffe

L 1 Maschine: Handoberfräse, Stationärmaschine mit
und ohne Werkzeugwechsler
L 2 Vorschubart: MAN / MEC

D

D L2 L1 Schaft Preis
mm mm mm mm Bestell-Nr. [PG 02]

16 30 71 8x30 10003198
16 30 81 12x40 10003207
18 30 71 8x30 10003199
18 30 81 12x40 10003209
20 30 71 8x30 10003200
20 30 81 12x40 10003211
20 50 101 12x40 40013319
22 30 71 8x30 10003201
22 30 81 12x40 10003212

Ersatzteile

Bezeichnung Abmessung Bestell-Nr. PG Preis
mm
Wendeplatte 30x5,5x1,1 10006967 01
Wendeplatte 50x5,5x1,1 10006968 01
Wendeplatte 12x12x1,5 Z4 BOS 10009450 02
Spannkeil D=16 x 20 10111289 02
Spannkeil D=16 x 30 10006201 02
Spannkeil D=16 x 50 10006202 02
Spannkeil D=18 x 30 10006204 02
Spannkeil D=18 x 50 10006206 02
Spannkeil D=20 x 30 10006208 02
Spannkeil D=20 x 50 10006210 02
Spannkeil D=16 x 20 10111290 02
Spannkeil D=22 x 30 10006211 02
Torx-Spannschraube M3,5x5,5, T15, für D=16/18 10006058 02
Torx-Spannschraube M3,5x6,5, T15, für D=20/22 10006059 02
Torx-Spannschraube M4x5,9, Großkopf T15, für D=16/18; Einbohrschneide 10006039 02
Torx-Spannschraube M4x7, Großkopf T15, für D=20/22; Einbohrschneide 10032833 02

274
