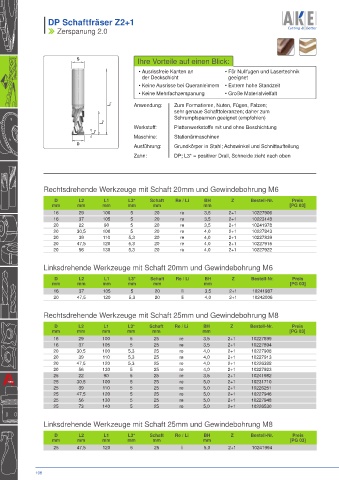

Page 202 - Katalog_2025+

I DP Schaftfräser Z2+1 I DP Spiralschaftfräser Z3+1

I Zerspanung 2.0 I Zerspanung 2.0

S Ihre Vorteile auf einen Blick:

• Ausrissfreie Kanten an • Für Nullfugen und Lasertechnik
der Deckschicht geeignet
• Keine Ausrisse bei Queranleimern • Extrem hohe Standzeit
• Keine Mehrfachzerspanung • Große Materialvielfalt
L 1 Anwendung: Zum Formatieren, Nuten, Fügen, Falzen;
sehr genaue Schafttoleranzen; daher zum
Schrumpfspannen geeignet (empfohlen)
L 2
Werkstoff: Plattenwerkstoffe mit und ohne Beschichtung
L 3
Maschine: Stationärmaschinen
D Ausführung: Grundkörper in Stahl; Achswinkel und Schnittaufteilung
Zahn: DP; L3* = positiver Drall, Schneide zieht nach oben

Rechtsdrehende Werkzeuge mit Schaft 20mm und Gewindebohrung M6

D L2 L1 L3* Schaft Re / Li BH Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
16 29 100 5 20 re 3,5 2+1 10227906
16 37 105 5 20 re 3,5 2+1 10223148
20 22 90 5 20 re 3,5 2+1 10241978
20 30,5 100 5 20 re 4,0 2+1 10227843
20 39 110 5,3 20 re 4,0 2+1 10227839
20 47,5 120 5,3 20 re 4,0 2+1 10227915
20 56 130 5,3 20 re 4,0 2+1 10227922

Linksdrehende Werkzeuge mit Schaft 20mm und Gewindebohrung M6
D L2 L1 L3* Schaft Re / Li BH Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
16 37 105 5 20 li 3,5 2+1 10241987
20 47,5 120 5,3 20 li 4,0 2+1 10242006

Rechtsdrehende Werkzeuge mit Schaft 25mm und Gewindebohrung M8

D L2 L1 L3* Schaft Re / Li BH Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
16 29 100 5 25 re 3,5 2+1 10227899
16 37 105 5 25 re 3,5 2+1 10227894
20 30,5 100 5,3 25 re 4,0 2+1 10227908
20 39 110 5,3 25 re 4,0 2+1 10227913
20 47,5 120 5,3 25 re 4,0 2+1 10226388
20 56 130 5 25 re 4,0 2+1 10227923
25 22 90 5 25 re 3,5 2+1 10241982
25 30,5 100 5 25 re 5,0 2+1 10231710
25 39 110 5 25 re 5,0 2+1 10226251
25 47,5 120 5 25 re 5,0 2+1 10227946
25 56 130 5 25 re 5,0 2+1 10227948
25 73 140 5 25 re 5,0 2+1 10226530

Linksdrehende Werkzeuge mit Schaft 25mm und Gewindebohrung M8

D L2 L1 L3* Schaft Re / Li BH Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
25 47,5 120 5 25 li 5,0 2+1 10241994
