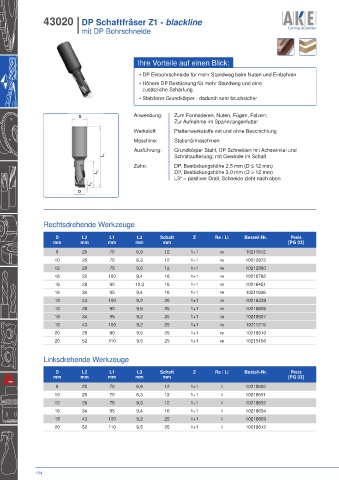

43020 I DP Schaftfräser Z1 - blackline
I mit DP Bohrschneide

Ihre Vorteile auf einen Blick:

• DP Einbohrschneide für mehr Standweg beim Nuten und Einbohren
• Höhere DP Bestückung für mehr Standweg und eine
zusätzliche Schärfung
• Stabilerer Grundkörper - dadurch sehr bruchsicher

S Anwendung: Zum Formatieren, Nuten, Fügen, Falzen;
Zur Aufnahme im Spannzangenfutter
Werkstoff: Plattenwerkstoffe mit und ohne Beschichtung
Maschine: Stationärmaschinen
Ausführung: Grundkörper Stahl, DP Schneiden mit Achswinkel und
L 1 Schnittaufteilung; mit Gewinde im Schaft
Zahn: DP, Bestückungshöhe 2,5 mm (D ≤ 12 mm)
L 2 DP, Bestückungshöhe 3,0 mm (D > 12 mm)
L3* = positiver Drall, Schneide zieht nach oben
L 3
D

Rechtsdrehende Werkzeuge

D L2 L1 L3 Schaft Z Re / Li Bestell-Nr. Preis
mm mm mm mm mm [PG 03]
8 25 70 6,9 12 1+1 re 10211512
10 25 70 6,3 12 1+1 re 10212872
12 28 75 9,6 12 1+1 re 10212880
16 22 100 9,4 16 1+1 re 10218762
16 28 90 10,3 16 1+1 re 10216451
16 34 95 9,4 16 1+1 re 10211936
18 43 100 9,2 20 1+1 re 10216339
18 28 90 9,6 25 1+1 re 10218605
18 34 95 9,2 25 1+1 re 10218607
18 43 100 9,2 25 1+1 re 10211219
20 28 90 9,5 25 1+1 re 10218610
20 52 110 9,5 25 1+1 re 10215150

Linksdrehende Werkzeuge

D L2 L1 L3 Schaft Z Re / Li Bestell-Nr. Preis
mm mm mm mm mm [PG 03]
8 25 70 6,9 12 1+1 li 10218600
10 25 70 6,3 12 1+1 li 10218601
12 28 75 9,6 12 1+1 li 10218602
16 34 95 9,4 16 1+1 li 10218604
18 43 100 9,2 25 1+1 li 10218609
20 52 110 9,5 25 1+1 li 10218612
