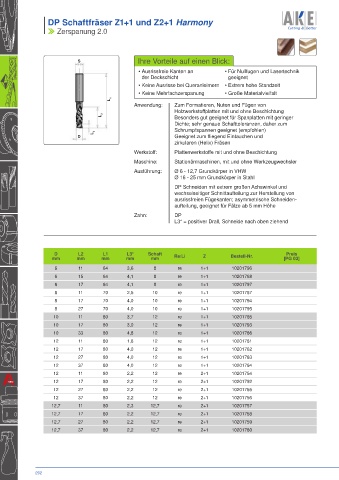

I DP Schaftfräser Z1+1 und Z2+1 Harmony I DP Schaftfräser Z2+1 und Z3+1 Harmony

I Zerspanung 2.0 I Zerspanung 2.0

S Ihre Vorteile auf einen Blick:
• Ausrissfreie Kanten an • Für Nullfugen und Lasertechnik
der Deckschicht geeignet
• Keine Ausrisse bei Queranleimern • Extrem hohe Standzeit
• Keine Mehrfachzerspanung • Große Materialvielfalt
L 1
Anwendung: Zum Formatieren, Nuten und Fügen von
Holzwerkstoffplatten mit und ohne Beschichtung
L 2 Besonders gut geeignet für Spanplatten mit geringer
Dichte; sehr genaue Schafttoleranzen, daher zum
Schrumpfspannen geeignet (empfohlen)
L 3
D Geeignet zum fliegend Eintauchen und
zirkularen (Helix) Fräsen
Werkstoff: Plattenwerkstoffe mit und ohne Beschichtung
Maschine: Stationärmaschinen, mit und ohne Werkzeugwechsler
Ausführung: Ø 6 - 12,7 Grundkörper in VHW
Ø 16 - 25 mm Grundkörper in Stahl
DP Schneiden mit extrem großen Achswinkel und
wechselseitiger Schnittaufteilung zur Herstellung von
ausrissfreien Fügekanten; asymmetrische Schneiden-
aufteilung, geeignet für Fälze ab 5 mm Höhe
Zahn: DP
L3* = positiver Drall, Schneide nach oben ziehend

D L2 L1 L3* Schaft Preis
mm mm mm mm mm Re/Li Z Bestell-Nr. [PG 03]
6 11 64 3,6 8 re 1+1 10201796
6 15 64 4,1 8 re 1+1 10201768
6 17 64 4,1 8 re 1+1 10201797
8 11 70 2,5 10 re 1+1 10201767
8 17 70 4,0 10 re 1+1 10201794
8 27 70 4,0 10 re 1+1 10201795
10 11 80 3,7 12 re 1+1 10201765
10 17 80 3,0 12 re 1+1 10201793
10 33 80 4,8 12 re 1+1 10201766
12 11 80 1,8 12 re 1+1 10201761
12 17 80 4,0 12 re 1+1 10201762
12 27 80 4,0 12 re 1+1 10201763
12 37 80 4,0 12 re 1+1 10201764
12 11 80 2,2 12 re 2+1 10201754
12 17 80 2,2 12 re 2+1 10201792
12 27 80 2,2 12 re 2+1 10201755
12 37 80 2,2 12 re 2+1 10201756
12,7 11 80 2,3 12,7 re 2+1 10201757
12,7 17 80 2,2 12,7 re 2+1 10201758
12,7 27 80 2,2 12,7 re 2+1 10201759
12,7 37 80 2,2 12,7 re 2+1 10201760
