Page 204 - Katalog_2025+

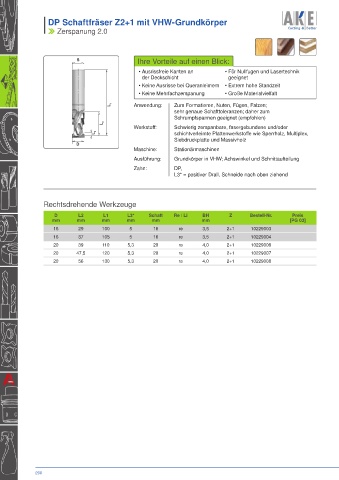

I DP Schaftfräser Z2+1 mit VHW-Grundkörper I DP Schaftfräser Z3+1 mit VHW-Grundkörper

I Zerspanung 2.0 I Zerspanung 2.0

S Ihre Vorteile auf einen Blick:

• Ausrissfreie Kanten an • Für Nullfugen und Lasertechnik
der Deckschicht geeignet
• Keine Ausrisse bei Queranleimern • Extrem hohe Standzeit
• Keine Mehrfachzerspanung • Große Materialvielfalt
L 1 Anwendung: Zum Formatieren, Nuten, Fügen, Falzen;
sehr genaue Schafttoleranzen; daher zum
Schrumpfspannen geeignet (empfohlen)
L 2
Werkstoff: Schwierig zerspanbare, fasergebundene und/oder
L 3 schichtverleimte Plattenwerkstoffe wie Sperrholz, Multiplex,
Siebdruckplatte und Massivholz
D
Maschine: Stationärmaschinen
Ausführung: Grundkörper in VHW; Achswinkel und Schnittaufteilung
Zahn: DP,
L3* = positiver Drall, Schneide nach oben ziehend

Rechtsdrehende Werkzeuge
D L2 L1 L3* Schaft Re / Li BH Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
16 29 100 5 16 re 3,5 2+1 10229003
16 37 105 5 16 re 3,5 2+1 10229004
20 39 110 5,3 20 re 4,0 2+1 10229006
20 47,5 120 5,3 20 re 4,0 2+1 10229007
20 56 130 5,3 20 re 4,0 2+1 10229008

200
