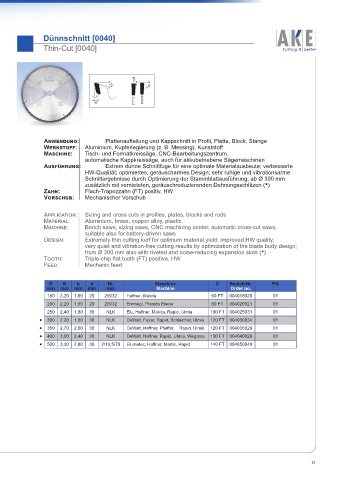

Page 15 - Aluminium 2017+ DE+EN

Dünnschnitt [0040]
Thin-Cut [0040]

0,25
15° 45°

10°

Anwendung: Plattenaufteilung und Kappschnitt in Profil, Platte, Block, Stange
Werkstoff: Aluminium, Kupferlegierung (z. B. Messing), Kunststoff
Maschine: Tisch- und Formatkreissäge, CNC-Bearbeitungszentrum,
automatische Kappkreissäge, auch für akkubetriebene Sägemaschinen
Ausführung: Extrem dünne Schnittfuge für eine optimale Materialausbeute; verbesserte
HW-Qualität; optimiertes, geräuscharmes Design; sehr ruhige und vibrationsarme
Schnittergebnisse durch Optimierung der Stammblattausführung; ab Ø 300 mm
zusätzlich mit vernieteten, geräuschreduzierenden Dehnungsschlitzen (•)
Zahn: Flach-Trapezzahn (FT) positiv, HW
Vorschub: Mechanischer Vorschub

Application: Sizing and cross cuts in profiles, plates, blocks and rods
Material: Aluminium, brass, copper alloy, plastic
Machine: Bench saws, sizing saws, CNC machining center, automatic cross-cut saws,
suitable also for battery-driven saws
Design: Extremely thin cutting kerf for optimum material yield; improved HW quality;
very quiet and vibration-free cutting results by optimization of the blade body design;
from Ø 300 mm also with riveted and noise-reducing expansion slots (•)
Tooth: Triple-chip flat tooth (FT) positive, HW
Feed: Mechanic feed

D B b d NL Maschine Z Bestell-Nr. PG
mm mm mm mm mm Machine Order no.
180 2,20 1,60 20 2/6/32 Haffner, Makita 60 FT 004018020 01
200 2,20 1,60 20 2/6/32 Emmegi, Pressta Eisele 80 FT 004020021 01
250 2,40 1,80 30 NLK Elu, Haffner, Makita, Rapid, Ulmia 100 FT 004025031 01
• 300 2,20 1,60 30 NLK DeWalt, Fezer, Rapid, Schleicher, Ulmia 120 FT 004030034 01
• 350 2,70 2,00 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 120 FT 004035028 01
• 400 3,00 2,40 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 130 FT 004040029 01
• 500 3,30 2,80 30 2/10,5/70 Elumatec, Haffner, Martin, Rapid 140 FT 004050040 01

15
