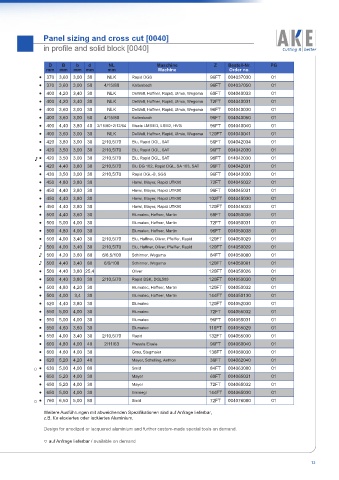

Page 13 - Aluminium 2017+ DE+EN

Panel sizing and cross cut [0040]
in profile and solid block [0040]

D B b d NL Maschine Z Bestell-Nr. PG
mm mm mm mm mm Machine Order no.
• 370 3,60 3,00 30 NLK Rapid DGS 96FT 004037030 01
• 370 3,60 3,00 50 4/15/80 Kaltenbach 96FT 004037050 01
• 400 4,20 3,40 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 60FT 004040033 01
• 400 4,20 3,40 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 72FT 004040031 01
• 400 3,60 3,00 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 96FT 004040030 01
• 400 3,60 3,00 50 4/15/80 Kaltenbach 96FT 004040050 01
• 400 4,40 3,80 40 2/15/80+2/12/64 Eisele LMSIIID, LSM2, HVG 96FT 004040040 01
• 400 3,60 3,00 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 120FT 004040041 01
• 420 3,80 3,00 30 2/10,5/70 Elu, Rapid DGL, SAT 56FT 004042034 01
• 420 3,50 3,00 30 2/10,5/70 Elu, Rapid DGL, SAT 96FT 004042030 01
♪ • 420 3,50 3,00 30 2/10,5/70 Elu, Rapid DGL, SAT 96FT 014042030 01
• 420 4,40 3,80 30 2/10,5/70 Elu DG 102, Rapid DGL, SA 103, SAT 96FT 004042031 01
• 430 3,50 3,00 30 2/10,5/70 Rapid DGL-B, SGS 96FT 004043030 01
• 450 4,80 3,80 30 Harwi, Mayer, Rapid UTK90 72FT 004045032 01
• 450 4,40 3,80 30 Harwi, Mayer, Rapid UTK90 96FT 004045031 01
• 450 4,40 3,80 30 Harwi, Mayer, Rapid UTK90 102FT 004045030 01
• 450 4,40 3,80 30 Harwi, Mayer, Rapid UTK90 120FT 004045033 01
• 500 4,40 3,60 30 Elumatec, Haffner, Martin 68FT 004050036 01
• 500 5,00 4,00 30 Elumatec, Haffner, Martin 72FT 004050031 01
• 500 4,80 4,00 30 Elumatec, Haffner, Martin 96FT 004050038 01
• 500 4,00 3,40 30 2/10,5/70 Elu, Haffner, Oliver, Pfeiffer, Rapid 120FT 004050029 01
♪ 500 4,00 3,40 30 2/10,5/70 Elu, Haffner, Oliver, Pfeiffer, Rapid 120FT 014050029 01
♪ 500 4,20 3,60 80 6/6,5/100 Schirmer, Wegoma 84FT 004050080 01
♪ 500 4,40 3,40 80 6/9/100 Schirmer, Wegoma 120FT 014050081 01
• 500 4,40 3,80 25,4 Oliver 120FT 004050026 01
• 500 4,40 3,80 30 2/10,5/70 Rapid BSK, DGL500 120FT 004050030 01
• 500 4,80 4,20 30 Elumatec, Haffner, Martin 120FT 004050032 01
• 500 4,00 3,4 30 Elumatec, Haffner, Martin 144FT 004050130 01
• 520 4,40 3,80 30 Elumatec 120FT 004052030 01
• 550 5,00 4,00 30 Elumatec 72FT 004055032 01
• 550 5,00 4,00 30 Elumatec 96FT 004055031 01
• 550 4,60 3,60 30 Elumatec 110FT 004055029 01
• 550 4,00 3,40 30 2/10,5/70 Rapid 132FT 004055030 01
• 600 4,80 4,00 40 2/11/63 Pressta Eisele 96FT 004060040 01
• 600 4,60 4,00 30 Grau, Stegmaier 138FT 004060030 01
• 620 5,20 4,20 40 Mayer, Schelling, Anthon 36FT 004062040 01
○ • 630 5,00 4,00 80 Smid 84FT 004063080 01
• 650 5,20 4,00 30 Mayer 60FT 004065031 01
• 650 5,20 4,00 30 Mayer 72FT 004065032 01
• 650 5,00 4,00 30 Emmegi 144FT 004065030 01
○ • 760 6,50 5,00 80 Smid 72FT 004076080 01

Weitere Ausführungen mit abweichenden Spezifikationen sind auf Anfrage lieferbar,
z.B. für eloxiertes oder lackiertes Aluminium.

Design for anodized or lacquered aluminium and further custom-made special tools on demand.

○ auf Anfrage lieferbar / available on demand

13
