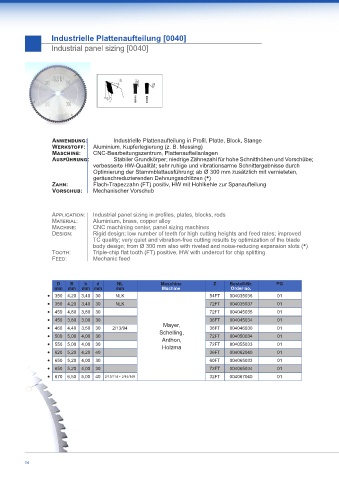

Page 14 - Aluminium 2017+ DE+EN

Industrielle Plattenaufteilung [0040]
Industrial panel sizing [0040]

Anwendung: Industrielle Plattenaufteilung in Profil, Platte, Block, Stange
Werkstoff: Aluminium, Kupferlegierung (z. B. Messing)
Maschine: CNC-Bearbeitungszentrum, Plattenaufteilanlagen
Ausführung: Stabiler Grundkörper; niedrige Zähnezahl für hohe Schnitthöhen und Vorschübe;
verbesserte HW-Qualität; sehr ruhige und vibrationsarme Schnittergebnisse durch
Optimierung der Stammblattausführung; ab Ø 300 mm zusätzlich mit vernieteten,
geräuschreduzierenden Dehnungsschlitzen (•)
Zahn: Flach-Trapezzahn (FT) positiv, HW mit Hohlkehle zur Spanaufteilung
Vorschub: Mechanischer Vorschub

Application: Industrial panel sizing in profiles, plates, blocks, rods
Material: Aluminium, brass, copper alloy
Machine: CNC machining center, panel sizing machines
Design: Rigid design; low number of teeth for high cutting heights and feed rates; improved
TC quality; very quiet and vibration-free cutting results by optimization of the blade
body design; from Ø 300 mm also with riveted and noise-reducing expansion slots (•)
Tooth: Triple-chip flat tooth (FT) positive, HW with undercut for chip splitting
Feed: Mechanic feed

D B b d NL Maschine Z Bestell-Nr. PG
mm mm mm mm mm Machine Order no.
• 350 4,20 3,40 30 NLK 54FT 004035036 01
• 350 4,20 3,40 30 NLK 72FT 004035037 01
• 450 4,80 3,80 30 72FT 004045035 01
• 450 3,80 3,00 30 36FT 004045034 01
• 460 4,40 3,50 30 2/13/94 Mayer, 36FT 004046030 01
• 500 5,00 4,00 30 Schelling, 72FT 004050034 01
Anthon,
• 550 5,00 4,00 30 Holzma 72FT 804055033 01
• 620 5,20 4,20 40 36FT 004062040 01
• 650 5,20 4,00 30 60FT 004065033 01
• 650 5,20 4,00 30 72FT 004065034 01
• 670 6,50 5,00 40 2/13/114 + 2/14/140 32FT 004067040 01
