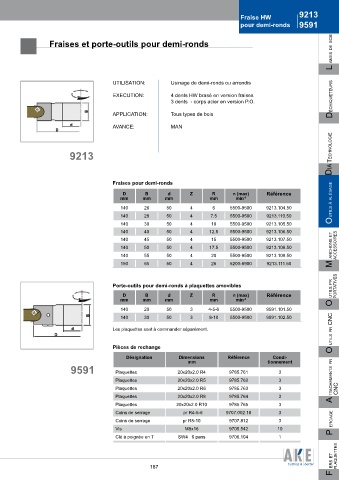

Page 187 - Catalogue-General-FR-13

Fraise HW 9213
pour demi-ronds 9591

L ames de scie
Fraises HW congé et fraises HW gorge Fraises et porte-outils pour demi-ronds

UTILISATION: Usinage de demi-ronds ou arrondis
EXECUTION: 4 dents HW brasé en version fraises
3 dents - corps acier en version P.O. déchiqueteurs

APPLICATION: Tous types de bois

AVANCE: MAN
dia technOLOgie

9213

Fraises pour demi-ronds

D B d Z R n (max) Référence
mm mm mm mm min -1
140 26 50 4 6 5500-9500 9213.104.50 OutiLs à aLésage
140 28 50 4 7.5 5500-9500 9213.110.50
140 30 50 4 10 5500-9500 9213.105.50
140 40 50 4 12.5 5500-9500 9213.106.50
140 45 50 4 15 5500-9500 9213.107.50
140 50 50 4 17.5 5500-9500 9213.108.50 m anchOns et accessOires
140 55 50 4 20 5500-9500 9213.109.50
150 65 50 4 25 5200-8900 9213.111.50

Porte-outils pour demi-ronds à plaquettes amovibles
D B d Z R n (max) Référence O utiLs pr pOrtatives
mm mm mm mm min -1
140 20 50 3 4-5-6 5500-9500 9591.101.50
O utiLs pr cnc
140 30 50 3 8-10 5500-9500 9591.102.50
Les plaquettes sont à commander séparément.

Pièces de rechange

Désignation Dimensions Référence Condi-
mm tionnement
9591 Plaquettes 20x20x2.0 R4 9785.761 3

Plaquettes 20x20x2.0 R5 9785.762 3 a ttachements pr
Plaquettes 20x20x2.0 R6 9785.763 3
Plaquettes 20x20x2.0 R8 9785.764 3 cnc
Plaquettes 20x20x2.0 R10 9785.765 3
Coins de serrage pr R4-5-6 9707.002.18 3
Coins de serrage pr R8-10 9707.812 3 p ercage
Vis M8x16 9705.542 10
Clé à poignée en T SW4 6 pans 9706.104 1

F ers et pLaquettes

187
