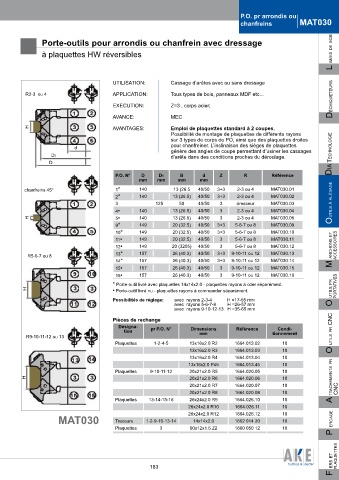

Page 183 - Catalogue-General-FR-13

P.O. pr arrondis ou
chanfreins MAT030

L ames de scie
Porte-outils à tête inclinable Porte-outils pour arrondis ou chanfrein avec dressage

à plaquettes HW réversibles

UTILISATION: Cassage d’arêtes avec ou sans dressage
R2-3 ou 4 APPLICATION: Tous types de bois, panneaux MDF etc... déchiqueteurs
EXECUTION: Z=3 , corps acier;

AVANCE: MEC

H AVANTAGES: Emploi de plaquettes standard à 2 coupes.
Possibilité de montage de plaquettes de différents rayons
sur 3 types de corps de PO, ainsi que des plaquettes droites
pour chanfreiner. L’inclinaison des sièges de plaquettes
d
génère des angles de coupe permettant d’usiner les cassages
D1 d’arête dans des conditions proches du déroulage. dia technOLOgie
D

P.O. N° D D1 B d Z R Référence
mm mm mm mm
chanfreins 45° 1* 140 13 (26.5 40/50 3+3 2-3 ou 4 MAT030.01
2* 140 13 (26.5) 40/50 3+3 2-3 ou 4 MAT030.02
3 125 50 40/50 3 dresseur MAT030.03 OutiLs à aLésage
4• 140 13 (26.5) 40/50 3 2-3 ou 4 MAT030.04
H 5• 140 13 (26.5) 40/50 3 2-3 ou 4 MAT030.05
9* 149 20 (32.5) 40/50 3+3 5-6-7 ou 8 MAT030.09
10* 149 20 (32.5) 40/50 3+3 5-6-7 ou 8 MAT030.10
11• 149 20 (32.5) 40/50 3 5-6-7 ou 8 MAT030.11
12• 149 20 (3205) 40/50 3 5-6-7 ou 8 MAT030.12
13* 157 26 (40.3) 40/50 3+3 9-10-11 ou 12 MAT030.13 m anchOns et accessOires
R5-6-7 ou 8
14* 157 26 (40.3) 40/50 3+3 9-10-11 ou 12 MAT030.14
15• 157 26 (40.3) 40/50 3 9-10-11 ou 12 MAT030.15
16• 157 26 (40.3) 40/50 3 9-10-11 ou 12 MAT030.16
* Porte-outil livré avec plaquettes 14x14x2.0 - plaquettes rayons à cder séparément.
H • Porte-outil livré nu - plaquettes rayons à commander séparément. O utiLs pr pOrtatives
Possibilités de réglage: avec rayons 2-3-4 H =17-55 mm
avec rayons 5-6-7-8 H =26-57 mm
avec rayons 9-10-12-13 H =35-65 mm
Pièces de rechange
Désigna- pr P.O. N° Dimensions Référence Condi-
tion mm tionnement
R9-10-11-12 ou 13 O utiLs pr cnc
Plaquettes 1-2-4-5 13x16x2.0 R2 1664.013.02 10
13x16x2.0 R3 1664.013.03 10
13x16x2.0 R4 1664.013.04 10
13x16x2.0 P45 1664.013.45 10
Plaquettes 9-10-11-12 20x21x2.0 R5 1664.020.05 10
H 20x21x2.0 R6 1664.020.06 10 a ttachements pr
20x21x2.0 R7 1664.020.07 10
20x21x2.0 R8 1664.020.08 10 cnc
Plaquettes 13-14-15-16 26x24x2.0 R9 1664.026.10 10
26x24x2.0 R10 1664.026.11 10
MAT030 Traceurs 1-2-9-10-13-14 26x24x2.0 R12 1664.026.12 10 p ercage
10
14x14x2.0
1662 014 20
Plaquettes 3 50x12x1.5 Z2 1660 050 12 10

F ers et pLaquettes
