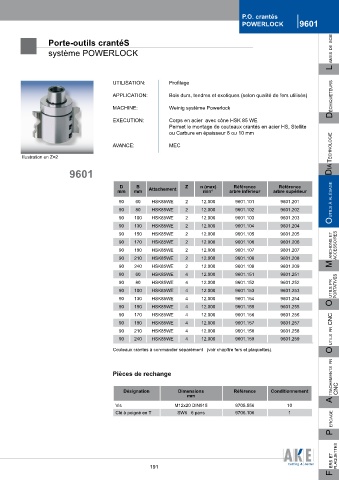

Page 191 - Catalogue-General-FR-13

P.O. crantés
POWERLOCK 9601

Porte-outils crantés Porte-outils crantéS

système POWERLOCK L ames de scie

UTILISATION: Profilage
déchiqueteurs
APPLICATION: Bois durs, tendres et exotiques (selon qualité de fers utilisés)

MACHINE: Weinig système Powerlock

EXECUTION: Corps en acier avec cône HSK 85 WE
Permet le montage de couteaux crantés en acier HS, Stellite
ou Carbure en épaisseur 8 ou 10 mm

AVANCE: MEC

Illustration en Z=2 dia technOLOgie

9601

D B Z n (max) Référence Référence
mm mm Attachement min -1 arbre inférieur arbre supérieur

90 60 HSK85WE 2 12.000 9601.101 9601.201 OutiLs à aLésage
90 80 HSK85WE 2 12.000 9601.102 9601.202
90 100 HSK85WE 2 12.000 9601.103 9601.203
90 130 HSK85WE 2 12.000 9601.104 9601.204
90 150 HSK85WE 2 12.000 9601.105 9601.205
90 170 HSK85WE 2 12.000 9601.106 9601.206
90 190 HSK85WE 2 12.000 9601.107 9601.207 m anchOns et accessOires
90 210 HSK85WE 2 12.000 9601.108 9601.208
90 240 HSK85WE 2 12.000 9601.109 9601.209
90 60 HSK85WE 4 12.000 9601.151 9601.251
90 80 HSK85WE 4 12.000 9601.152 9601.252
90 100 HSK85WE 4 12.000 9601.153 9601.253 O utiLs pr pOrtatives
90 130 HSK85WE 4 12.000 9601.154 9601.254
90 150 HSK85WE 4 12.000 9601.155 9601.255
90 170 HSK85WE 4 12.000 9601.156 9601.256
90 190 HSK85WE 4 12.000 9601.157 9601.257
90 210 HSK85WE 4 12.000 9601.158 9601.258 O utiLs pr cnc
90 240 HSK85WE 4 12.000 9601.159 9601.259
Couteaux crantés à commander séparément (voir chapître fers et plaquettes).

a ttachements pr
Pièces de rechange

Désignation Dimensions Référence Conditionnement cnc
mm
Vis M12x20 DIN915 9705.556 10
Clé à poigné en T SW6 6 pans 9706.106 1
p ercage

F ers et pLaquettes

191
