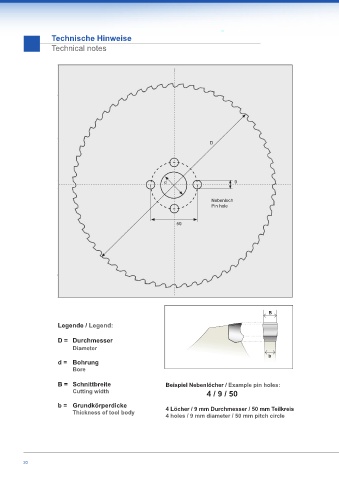

Technische Hinweise
Technical notes
D
d 9
Nebenloch
Pin hole
50
B
Legende / Legend:
D = Durchmesser
Diameter
b
d = Bohrung
Bore
B = Schnittbreite Beispiel Nebenlöcher / Example pin holes:
Cutting width 4 / 9 / 50
b = Grundkörperdicke 4 Löcher / 9 mm Durchmesser / 50 mm Teilkreis
Thickness of tool body
4 holes / 9 mm diameter / 50 mm pitch circle
