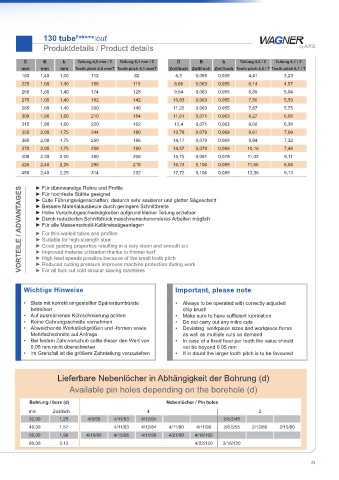

130 tube Extreme cut
Produktdetails / Product details

D B b Teilung 4,5 mm / Z Teilung 6,1 mm / Z D B b Teilung 4,5 / Z Teilung 6,1 / Z
mm mm mm Tooth pitch 4,5 mm/T Tooth pitch 6,1 mm/T Zoll/inch Zoll/inch Zoll/inch Tooth pitch 4,5 / T Tooth pitch 6,1 / T
160 1,40 1,00 112 82 6,3 0,055 0,039 4,41 3,23
225 1,60 1,40 156 116 8,86 0,063 0,055 6,14 4,57
250 1,60 1,40 174 128 9,84 0,063 0,055 6,85 5,04
275 1,60 1,40 192 142 10,83 0,063 0,055 7,56 5,59
285 1,60 1,40 200 146 11,22 0,063 0,055 7,87 5,75
300 1,80 1,60 210 154 11,81 0,071 0,063 8,27 6,06
315 1,80 1,60 220 162 12,4 0,071 0,063 8,66 6,38
350 2,00 1,75 244 180 13,78 0,079 0,069 9,61 7,09
360 2,00 1,75 250 186 14,17 0,079 0,069 9,84 7,32
370 2,00 1,75 258 190 14,57 0,079 0,069 10,16 7,48
400 2,30 2,00 280 206 15,75 0,091 0,079 11,02 8,11
425 2,40 2,25 296 218 16,73 0,106 0,089 11,65 8,58
314
2,25
450 ► Für dünnwandige Rohre und Profile 232 17,72 0,106 0,089 12,36 9,13
2,40
VORTEILE / ADVANTAGES ► Bessere Materialausbeute durch geringere Schnittbreite
► Für hochfeste Stähle geeignet
► Gute Führungseigenschaften, dadurch sehr sauberer und glatter Sägeschnitt

► Hohe Vorschubgeschwindigkeiten aufgrund kleiner Teilung erzielbar
► Durch reduzierten Schnittdruck maschinenschonenderes Arbeiten möglich
► Für alle Massenschnitt-Kaltkreissägeanlagen
► For thin-walled tubes and profiles
► Suitable for high-strength steel
► Good guiding properties resulting in a very clean and smooth cut
► Improved material utilisation thanks to thinner kerf
► High feed speeds possible because of the small tooth pitch
► Reduced cutting pressure improves machine protection during work
► For all bulk cut cold circular sawing machines

Wichtige Hinweise Important, please note

• Stets mit korrekt eingestellter Späneräumbürste • Always to be operated with correctly adjusted
betreiben chip brush
• Auf ausreichende Kühlschmierung achten • Make sure to have sufficient lubrication
• Keine Gehrungsschnitte vornehmen • Do not carry out any mitre cuts
• Abweichende Werkstückgrößen und -formen sowie • Deviating workpiece sizes and workpiece forms
Mehrfachschnitte auf Anfrage as well as multiple cuts on demand
• Bei festem Zahnvorschub sollte dieser den Wert von • In case of a fixed feed per tooth the value should
0,05 mm nicht überschreiten not be beyond 0.05 mm
• Im Grenzfall ist die größere Zahnteilung vorzuziehen • If in doubt the larger tooth pitch is to be favoured

Lieferbare Nebenlöcher in Abhängigkeit der Bohrung (d)
Available pin holes depending on the borehole (d)

Bohrung / bore (d) Nebenlöcher / Pin holes
mm Zoll/inch 4 2
32,00 1,25 4/9/50 4/11/63 4/12/64 2/8,5/45
40,00 1,57 4/11/63 4/12/64 4/11/80 4/11/90 2/8,5/55 2/12/65 2/15/80
50,00 1,96 4/16/80 4/15/85 4/11/90 4/21/90 4/18/100
80,00 3,13 4/22/120 2/16/120

23
