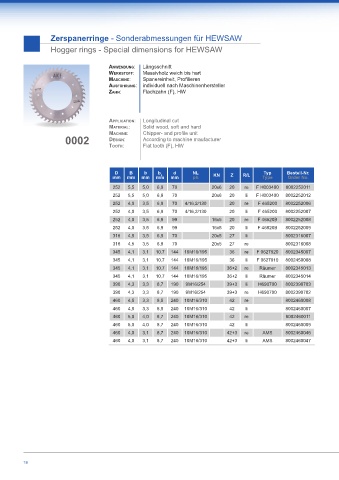

Page 18 - Sägewerksprogramm

Zerspanerringe - Sonderabmessungen für HEWSAW

Hogger rings - Special dimensions for HEWSAW

anwendung: Längsschnitt
werkstoff: Massivholz weich bis hart
maschIne: Spanereinheit, Profilieren
ausführung: individuell nach Maschinenhersteller
Zahn: Flachzahn (F), HW

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
machIne: Chipper- and profile unit
0002 desIgn: According to machine maufacturer
tooth: Flat tooth (F), HW

D B b b d NL Typ Bestell-Nr.
a
mm mm mm mm mm ph KN Z R/L Type Order No.
252 5,5 5,0 6,9 70 20x6 20 re F H003400 8002252011
252 5,5 5,0 6,9 70 20x6 20 li F H003400 8002252012
252 4,0 3,5 6,9 70 4/16,2/130 20 re F 465200 8002252006
252 4,0 3,5 6,9 70 4/16,2/130 20 li F 465200 8002252007
252 4,0 3,5 6,9 99 16x5 20 re F 46520B 8002252008
252 4,0 3,5 6,9 99 16x5 20 li F 46520B 8002252009
316 4,5 3,5 6,9 70 20x5 27 li 8002316007
316 4,5 3,5 6,9 70 20x5 27 re 8002316008
345 4,1 3,1 10,7 144 10M16/195 36 re F 0627920 8002345007
345 4,1 3,1 10,7 144 10M16/195 36 li F 0627910 8002450008
345 4,1 3,1 10,7 144 10M16/195 36+2 re Räumer 8002345013
345 4,1 3,1 10,7 144 10M16/195 36+2 li Räumer 8002345014
390 4,3 3,3 8,7 190 9M16/254 39+3 li H690700 8002390703
390 4,3 3,3 8,7 190 9M16/254 39+3 re H690700 8002390702
460 4,5 3,3 8,5 240 10M16/310 42 re 8002460008
460 4,5 3,3 8,5 240 10M16/310 42 li 8002460007
460 5,0 4,0 8,7 240 10M16/310 42 re 8002460011
460 5,0 4,0 8,7 240 10M16/310 42 li 8002460009
460 4,0 3,1 8,7 240 10M16/310 42+3 re AMS 8002460046
460 4,0 3,1 8,7 240 10M16/310 42+3 li AMS 8002460047

18
