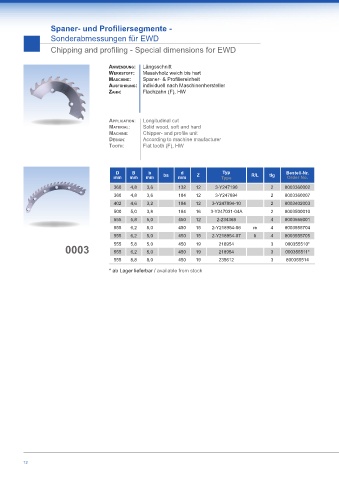

Page 12 - Sägewerksprogramm

Spaner- und Profiliersegmente -
Sonderabmessungen für EWD

Chipping and profiling - Special dimensions for EWD

anwendung: Längsschnitt
werkstoff: Massivholz weich bis hart
maschIne: Spaner- & Profiliereinheit
ausführung: individuell nach Maschinenhersteller
Zahn: Flachzahn (F), HW

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
machIne: Chipper- and profile unit
desIgn: According to machine maufacturer
tooth: Flat tooth (F), HW

D B b d Typ Bestell-Nr.
mm mm mm ba mm Z Type R/L tlg Order No.
360 4,8 3,6 132 12 3-Y247190 2 8003360002
360 4,8 3,6 184 12 3-Y247894 2 8003360007
402 4,6 3,2 184 12 3-Y247894-10 2 8003402003
500 5,0 3,8 184 16 3-Y247031-04A 2 8003500010
555 5,8 5,0 450 12 2-234368 4 8003555001
555 6,2 5,0 450 15 2-Y218954-06 re 4 8003555704
555 6,2 5,0 450 15 2-Y218954-07 li 4 8003555705
0003 555 5,8 5,0 450 19 218954 3 3 000355510*
450
5,0
19
000355511*
218954
555
6,2
555 8,8 8,0 450 19 235612 3 800355514
* ab Lager lieferbar / available from stock

12
