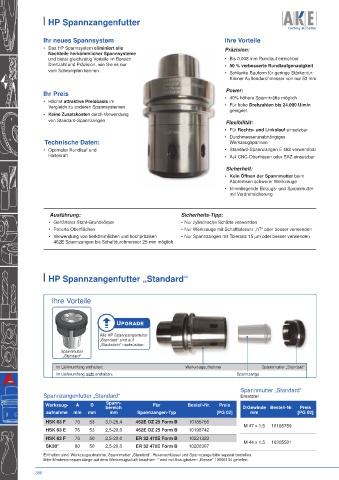

Page 384 - Katalog_2025+

I HP Spannzangenfutter

Ihr neues Spannsystem Ihre Vorteile
• Das HP Spannsystem eliminiert alle Präzision:
Nachteile herkömmlicher Spannsysteme
und bietet gleichzeitig Vorteile im Bereich • Bis 0,008 mm Rundlauf erreichbar
Drehzahl und Präzision, wie Sie es nur • 50 % verbesserte Rundlaufgenauigkeit
vom Schrumpfen kennen • Schlanke Bauform für geringe Störkontur:
Kleiner Außendurchmesser von nur 53 mm

Ihr Preis Power:
• Höchst attraktive Preisbasis im • 40% höhere Spannkräfte möglich
Vergleich zu anderen Spannsystemen • Für hohe Drehzahlen bis 24.000 U/min
geeignet
• Keine Zusatzkosten durch Verwendung
von Standard-Spannzangen Flexibilität:
• Für Rechts- und Linkslauf einsetzbar
• Durchmesserunabhängiges
Technische Daten: Werkzeugspannen
• Optimaler Rundlauf und • Standard-Spannzangen E 462 verwendbar
Haltekraft • Auf CNC-Oberfräsen oder BAZ einsetzbar

Sicherheit:
• Kein Öffnen der Spannmutter beim
Abbremsen schwerer Werkzeuge
• Innenliegende Einzugs- und Spannmutter
mit Verdrehsicherung

Ausführung: Sicherheits-Tipp:
• Gehärteter Stahl-Grundkörper • Nur zylindrische Schäfte verwenden
• Polierte Oberflächen • Nur Werkzeuge mit Schafttoleranz „h7“ oder besser verwenden
• Verwendung von herkömmlichen und hochpräzisen • Nur Spannzangen mit Toleranz 15 µm oder besser verwenden
462E Spannzangen bis Schaftdurchmesser 25 mm möglich

I HP Spannzangenfutter „Standard“

Ihre Vorteile

Upgrade

Alle HP Spannzangenfutter
„Standard“ sind auf
„Staubdicht“ nachrüstbar.
Spannmutter
„Standard“

Im Lieferumfang enthalten: Werkzeugaufnahme Spannmutter „Standard“
Im Lieferumfang nicht enthalten: Spannzange

Spannmutter „Standard“
Spannzangenfutter „Standard“ Ersatzteil
Werkzeug- A D Spann- Für Bestell-Nr. Preis D/Gewinde Bestell-Nr. Preis
bereich
aufnahme mm mm mm Spannzangen-Typ [PG 02] mm [PG 02]
HSK 63 F 76 53 3,0-25,4 462E OZ 25 Form B 10185756 M 47 x 1,5 10185759
HSK 63 E 76 53 2,5-20,0 462E OZ 25 Form B 10198742
HSK 63 F 76 50 2,5-20,0 ER 32 470E Form B 10221323 M 44 x 1,5 10205501
SK30* 80 50 2,5-20,0 ER 32 470E Form B 10200307
Enthalten sind: Werkzeugaufnahme, Spannmutter „Standard“. Hakenschlüssel und Spannzange bitte separat bestellen.
Bitte Mindesteinspannlänge auf dem Werkzeugschaft beachten. * wird mit Anzugbolzen „Biesse“ 10006134 geliefert.
