Page 194 - Katalog_2025+
P. 194

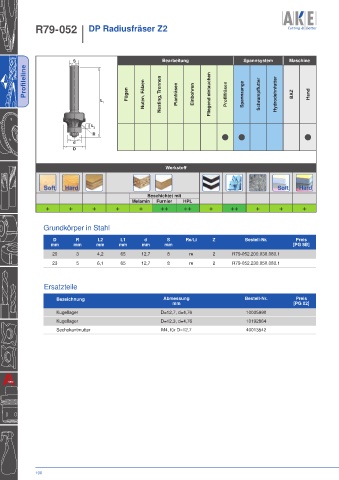

R79-052 DP Radiusfräser Z2
S Bearbeitung Spannsystem Maschine
Profileline
L 1 Fügen Nuten, Fälzen Nesting, Trennen Planfräsen Einbohren Fliegend eintauchen Profilfräsen Spannzange Schrumpffutter Hydrodehnfutter BAZ Hand
L 2
R
d
D
Werkstoff
Soft Hard
Beschichtet mit
Melamin Furnier HPL
+ + + + + ++ ++ + ++ + + +
Grundkörper in Stahl
D R L2 L1 d S Re/Li Z Bestell-Nr. Preis
mm mm mm mm mm mm [PG 8B]
20 3 4,2 65 12,7 8 re 2 R79-052.200.030.080.1
23 5 6,1 65 12,7 8 re 2 R79-052.230.050.080.1
Ersatzteile
Bezeichnung Abmessung Bestell-Nr. Preis
mm [PG 02]
Kugellager D=12,7, d=4,76 10005990
Kugellager D=12,3, d=4,76 10192864
Sechskantmutter M4, für D=12,7 40013542
190
