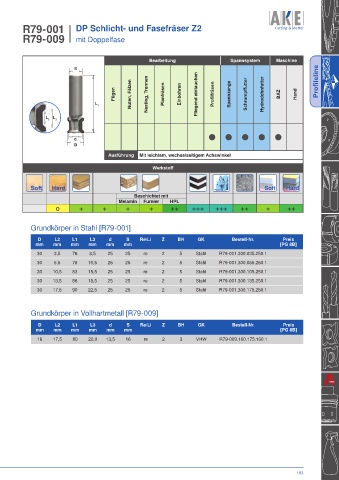

R79-001 DP Schlicht- und Fasefräser Z2
R79-009 mit Doppelfase

Bearbeitung Spannsystem Maschine
S

Fügen Nuten, Fälzen Nesting, Trennen Planfräsen Einbohren Fliegend eintauchen Profilfräsen Spannzange Schrumpffutter Hydrodehnfutter BAZ Hand Profileline

L 1

L 2 L 3

d
D
Ausführung Mit leichtem, wechselseitigem Achswinkel

Werkstoff

Soft Hard
Beschichtet mit
Melamin Furnier HPL
o + + + + ++ +++ +++ ++ + ++

Grundkörper in Stahl [R79-001]

D L2 L1 L3 d S Re/Li Z BH GK Bestell-Nr. Preis
mm mm mm mm mm mm [PG 8B]
30 3,5 76 8,5 25 25 re 2 5 Stahl R79-001.300.035.250.1
30 5,5 78 10,5 25 25 re 2 5 Stahl R79-001.300.055.250.1
30 10,5 83 15,5 25 25 re 2 5 Stahl R79-001.300.105.250.1
30 13,5 86 18,5 25 25 re 2 5 Stahl R79-001.300.135.250.1
30 17,5 90 22,5 25 25 re 2 5 Stahl R79-001.300.175.250.1

Grundkörper in Vollhartmetall [R79-009]
D L2 L1 L3 d S Re/Li Z BH GK Bestell-Nr. Preis
mm mm mm mm mm mm [PG 8B]
16 17,5 80 20,0 13,5 16 re 2 3 VHW R79-009.160.175.160.1

183
