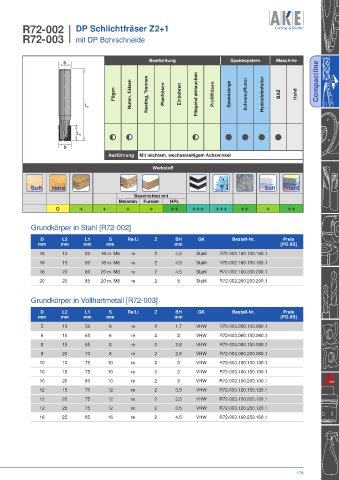

Page 183 - Katalog_2025+

R72-002 DP Schlichtfräser Z2+1
R72-003 mit DP Bohrschneide

Bearbeitung Spannsystem Maschine
S

Fügen Nuten, Fälzen Nesting, Trennen Planfräsen Einbohren Fliegend eintauchen Profilfräsen Spannzange Schrumpffutter Hydrodehnfutter BAZ Hand Compactline

L 1

L 2

D
Ausführung Mit leichtem, wechselseitigem Achswinkel

Werkstoff

Soft Hard
Beschichtet mit
Melamin Furnier HPL
o + + + + ++ +++ +++ ++ + ++

Grundkörper in Stahl [R72-002]

D L2 L1 S Re/Li Z BH GK Bestell-Nr. Preis
mm mm mm mm mm [PG 8B]
16 10 80 16 m. M6 re 2 4,5 Stahl R72-002.160.100.160.1
16 15 80 16 m. M6 re 2 4,5 Stahl R72-002.160.150.160.1
16 20 80 20 m. M8 re 2 4,5 Stahl R72-002.160.200.200.1
20 20 85 20 m. M8 re 2 5 Stahl R72-002.200.200.200.1

Grundkörper in Vollhartmetall [R72-003]

D L2 L1 S Re/Li Z BH GK Bestell-Nr. Preis
mm mm mm mm mm [PG 8B]
5 10 50 6 re 2 1,7 VHW R72-003.050.100.060.1
6 15 65 6 re 2 2 VHW R72-003.060.150.060.1
8 15 65 8 re 2 2,8 VHW R72-003.080.150.080.1
8 20 70 8 re 2 2,8 VHW R72-003.080.200.080.1
10 10 75 10 re 2 3 VHW R72-003.100.100.100.1
10 15 75 10 re 2 3 VHW R72-003.100.150.100.1
10 20 80 10 re 2 3 VHW R72-003.100.200.100.1
12 15 70 12 re 2 3,5 VHW R72-003.120.150.120.1
12 20 75 12 re 2 3,5 VHW R72-003.120.200.120.1
12 25 75 12 re 2 3,5 VHW R72-003.120.250.120.1
16 25 85 16 re 2 4,5 VHW R72-003.160.250.160.1

179
