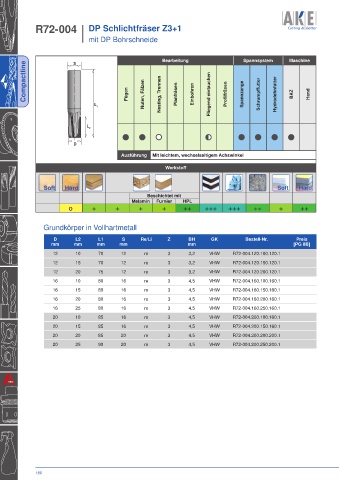

Page 184 - Katalog_2025+

R72-004 DP Schlichtfräser Z3+1

mit DP Bohrschneide

Bearbeitung Spannsystem Maschine
Compactline
S

L 1 Fügen Nuten, Fälzen Nesting, Trennen Planfräsen Einbohren Fliegend eintauchen Profilfräsen Spannzange Schrumpffutter Hydrodehnfutter BAZ Hand

L 2

D
Ausführung Mit leichtem, wechselseitigem Achswinkel

Werkstoff

Soft Hard
Beschichtet mit
Melamin Furnier HPL
o + + + + ++ +++ +++ ++ + ++

Grundkörper in Vollhartmetall

D L2 L1 S Re/Li Z BH GK Bestell-Nr. Preis
mm mm mm mm mm [PG 8B]
12 10 70 12 re 3 3,2 VHW R72-004.120.100.120.1
12 15 70 12 re 3 3,2 VHW R72-004.120.150.120.1
12 20 75 12 re 3 3,2 VHW R72-004.120.200.120.1
16 10 80 16 re 3 4,5 VHW R72-004.160.100.160.1
16 15 80 16 re 3 4,5 VHW R72-004.160.150.160.1
16 20 80 16 re 3 4,5 VHW R72-004.160.200.160.1
16 25 80 16 re 3 4,5 VHW R72-004.160.250.160.1
20 10 85 16 re 3 4,5 VHW R72-004.200.100.160.1
20 15 85 16 re 3 4,5 VHW R72-004.200.150.160.1
20 20 85 20 re 3 4,5 VHW R72-004.200.200.200.1
20 25 90 20 re 3 4,5 VHW R72-004.200.250.200.1

180
