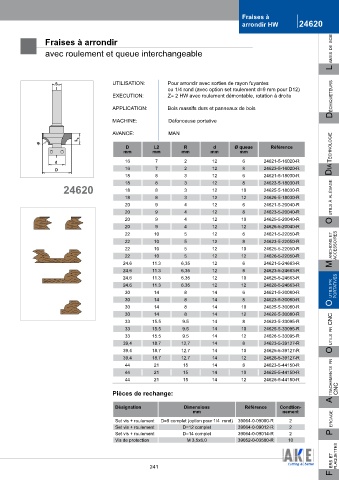

Page 239 - Catalogue-General-FR-13

Fraises à
arrondir HW 24620

L ames de scie
Fraises à arrondir

avec roulement et queue interchangeable

S UTILISATION: Pour arrondir avec sorties de rayon fuyantes
ou 1/4 rond (avec option set roulement d=9 mm pour D12)
EXECUTION: Z= 2 HW avec roulement démontable, rotation à droite
déchiqueteurs
APPLICATION: Bois massifs durs et panneaux de bois

MACHINE: Défonceuse portative
AVANCE: MAN
L 2
R
D L2 R d Ø queue Référence
mm mm mm mm mm dia technoLogie
d 16 7 2 12 6 24621-5-16020-R
D 16 7 2 12 8 24623-5-16020-R
18 8 3 12 6 24621-5-18030-R
8
24620 18 8 8 3 3 12 10 24623-5-18030-R
24625-5-18030-R
12
18
18 8 3 12 12 24626-5-18030-R
20 9 4 12 6 24621-5-20040-R o utiLs à aLésage
20 9 4 12 8 24623-5-20040-R
20 9 4 12 10 24625-5-20040-R
20 9 4 12 12 24626-5-20040-R
22 10 5 12 6 24621-5-22050-R
22 10 5 12 8 24623-5-22050-R
22 10 5 12 10 24625-5-22050-R m anchons et accessoires
22 10 5 12 12 24626-5-22050-R
24.6 11.3 6,35 12 6 24621-5-24663-R
24.6 11.3 6,35 12 8 24623-5-24663-R
24.6 11.3 6.35 12 10 24625-5-24663-R
24.6 11.3 6.35 12 12 24626-5-24663-R
30 14 8 14 6 24621-5-30080-R o utiLs pr portatives
30 14 8 14 8 24623-5-30080-R
30 14 8 14 10 24625-5-30080-R
30 14 8 14 12 24626-5-30080-R
33 15.5 9.5 14 8 24623-5-33095-R
33 15.5 9.5 14 10 24625-5-33095-R
33 15.5 9.5 14 12 24626-5-33095-R o utiLs pr cnc
39,4 18.7 12,7 14 8 24623-5-39127-R
39.4 18.7 12.7 14 10 24625-5-39127-R
39.4 18.7 12.7 14 12 24626-5-39127-R
44 21 15 14 8 24623-5-44150-R
44 21 15 14 10 24625-5-44150-R
44 21 15 14 12 24626-5-44150-R a ttachements pr
Pièces de rechange: cnc

Désignation Dimensions Référence Condtion-
mm nement
Set vis + roulement D=9 complet (option pour 1/4 rond) 39064-0-09000-R 2 p ercage
Set vis + roulement D=12 complet 39064-0-09012-R 2
Set vis + roulement D=14 complet 39064-0-09014-R 2
Vis de protection M 3,5x6,0 39052-0-03500-R 10
