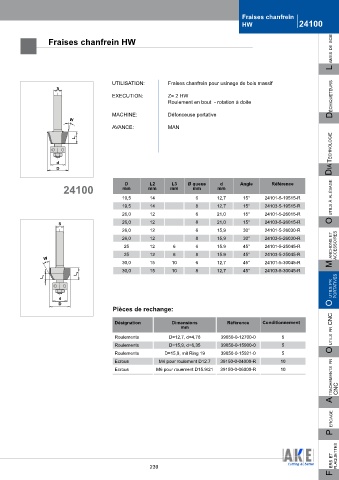

Page 237 - Catalogue-General-FR-13

Fraises chanfrein
HW 24100

L ames de scie
Fraises chanfrein HW

UTILISATION: Fraises chanfrein pour usinage de bois massif
S
EXECUTION: Z= 2 HW
Roulement en bout - rotation à doite déchiqueteurs
MACHINE: Défonceuse portative
W
AVANCE: MAN
dia technoLogie
L 2

d
D

L2
d
D
L3
24100 mm mm mm Ø queue mm Angle Référence
mm
19,5 14 6 12,7 15° 24101-5-19515-R
19,5 14 8 12,7 15° 24103-5-19515-R o utiLs à aLésage
26,0 12 6 21,0 15° 24101-5-26015-R
S 26,0 12 8 21,0 15° 24103-5-26015-R
26,0 12 6 15,9 30° 24101-5-26030-R
26,0 12 8 15,9 30° 24103-5-26030-R
25 12 6 6 15.9 45° 24101-5-25045-R m anchons et accessoires
25 12 6 8 15.9 45° 24103-5-25045-R
W
30,0 15 10 6 12,7 45° 24101-5-30045-R
30,0 15 10 8 12,7 45° 24103-5-30045-R
L 2
L 3
o utiLs pr portatives

d
D
Pièces de rechange:

Désignation Dimensions Référence Conditionnement
mm
Roulements D=12,7, d=4,76 39050-0-12700-0 5 o utiLs pr cnc
Roulements D=15,9, d=6,35 39050-0-15900-0 5
Roulements D=15,9, mit Ring 19 39050-0-15921-0 5
Ecrous M4 pour roulement D12.7 39150-0-04000-R 10
a ttachements pr cnc
Ecrous M6 pour rouement D15.9/21 39150-0-06000-R 10
