Page 20 - Aluminiumprogramm 2017_DE_EN

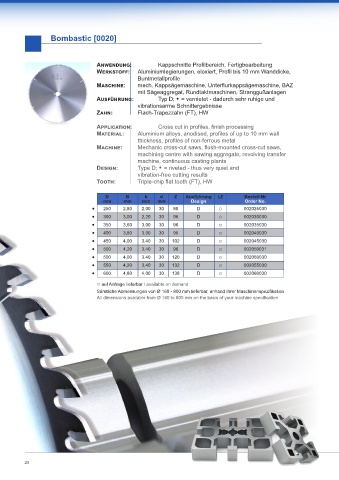

Bombastic [0020]

anwendung: Kappschnitte Profilbereich, Fertigbearbeitung
werKStoFF: Aluminiumlegierungen, eloxiert, Profil bis 10 mm Wanddicke,
Buntmetallprofile
maSchine: mech. Kappsägemaschine, Unterflurkappsägemaschine, BAZ
mit Sägeaggregat, Rundtaktmaschinen, Stranggußanlagen
auSFührung: Typ D; • = vernietet - dadurch sehr ruhige und
vibrationsarme Schnittergebnisse
zahn: Flach-Trapezzahn (FT), HW

application: Cross cut in profiles, finish processing
material: Aluminium alloys, anodised, profiles of up to 10 mm wall
thickness, profiles of non-ferrous metal
machine: Mechanic cross-cut saws, flush-mounted cross-cut saws,
machining centre with sawing aggregate, revolving transfer
machine, continuous casting plants
deSign: Type D; • = riveted - thus very quiet and
vibration-free cutting results
tooth: Triple-chip flat tooth (FT), HW

D B b d Z Ausführung LZ Bestell-Nr Bruttopreis
mm mm mm mm Design Order No. Price
• 250 2,80 2,00 30 80 D ○ 002025030 auf Anfrage
• 300 3,00 2,20 30 96 D ○ 002030030 auf Anfrage
• 350 3,60 3,00 30 96 D ○ 002035030 auf Anfrage
• 400 3,80 3,00 30 96 D ○ 002040030 auf Anfrage
• 450 4,00 3,40 30 102 D ○ 002045030 auf Anfrage
• 500 4,20 3,40 30 96 D ○ 002050031 auf Anfrage
• 500 4,00 3,40 30 120 D ○ 002050030 auf Anfrage
• 550 4,20 3,40 30 132 D ○ 002055030 auf Anfrage
• 600 4,80 4,00 30 138 D ○ 002060030 auf Anfrage

○ auf Anfrage lieferbar / available on demand
Sämtliche Abmessungen von Ø 160 - 800 mm lieferbar, anhand Ihrer Maschinenspezifikation
All dimensions available from Ø 160 to 800 mm on the basis of your machine specification

20
