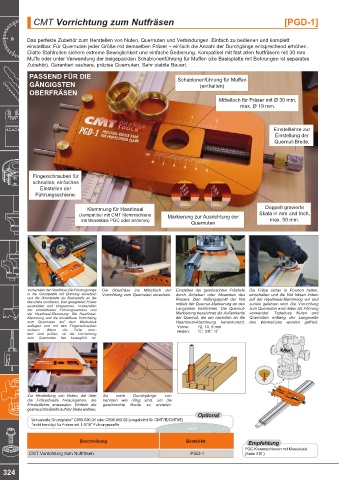

CMT Vorrichtung zum Nutfräsen [PGD-1]

Das perfekte Zubehör zum Herstellen von Nuten, Quernuten und Verbindungen. Einfach zu bedienen und komplett
einstellbar. Für Quernuten jeder Größe mit demselben Fräser – einfach die Anzahl der Durchgänge entsprechend erhöhen.
Glatte Stahlrollen sichern extreme Beweglichkeit und einfache Bedienung. Kompatibel mit fast allen Nutfräsern mit 30 mm
Muffe oder unter Verwendung der beigepackten Schablonenführung für Muffen (die Basisplatte mit Bohrungen ist separates
Zubehör). Garantiert saubere, präzise Quernuten. Sehr stabile Bauart.

PASSEND FÜR DIE Schablonenführung für Muffen
GÄNGIGSTEN (enthalten)
OBERFRÄSEN
Mittelloch für Fräser mit Ø 30 mm,
max. Ø 19 mm.

Einstelllehre zur
Einstellung der
Quernut-Breite.

Fingerschrauben für
schnelles, einfaches
Einstellen der 12mm 10mm 1/2” 3/8”
Führungsschiene. 8mm 1/4”

Klemmung für Haarlineal Doppelt gravierte
(kompatibel mit CMT Klemmschiene Markierung zur Ausrichtung der Skala in mm und Inch,
mit Messskala PGC oder anderen) max. 50 mm.
Quernuten

Vorbereiten der Oberfräse: Die Führungsringe Die Oberfräse ins Mittelloch der Einstellen der gewünschten Frästiefe Die Fräse sicher in Position halten,
in die Grundplatte mit Bohrung einsetzen Vorrichtung zum Quernuten einsetzen. durch Anheben oder Absenken des einschalten und die Nut fräsen indem
und die Grundplatte als Basisplatte an die Fräsers. Den Anfangspunkt der Nut auf der Haarlineal-Klemmung vor und
Maschine montieren. Den geeigneten Fräser mittels der Quernut-Markierung an den zurück gefahren wird. Die Vorrichtung
auswählen und einspannen. Vorbereiten
der einstellbaren Führungsschiene und Langseiten bestimmen. Die Quernut- zum Quernuten wird dabei als Führung
der Haarlineal-Klemmung: Die Haarlineal- Markierung bezeichnet die Außenkante verwendet. Tadellose Nuten und
Klemmung und die einstellbare Vorrichtung der Quernut, die am nächsten an die Quernuten entlang der Längsseite
zum Quernuten auf dem Werkstück Haarlineal-Klemmung herankommt. des Werkstücks werden gefräst.
auflegen und mit den Fingerschrauben Vorne: 12, 10, 8 mm
sichern. Wenn die Teile mon- Hinten: ½“, 3/8“, ¼“
tiert sind prüfen, ob die Vorrichtung
zum Quernuten frei beweglich ist.

1 2 3
0
1/16” INCHES 1
Zur Herstellung von Nuten, die über So viele Durchgänge vor- CM 0 1 2
PRECISION ROUTER DADO
PGD-1 FOR PROFESSIONAL CLAMP
die Fräserbreite hinausgehen, die nehmen wie nötig sind, um die 2 3 4 5
Einstelllehre anwenden. Einfach die gewünschte Breite zu erzielen.
gewünschte Breite auf der Skala wählen.
Optional
Universelle Grundplatte* C899.000.01 oder C899.000.02 (vorgebohrt für CMT7E/CMT8E)
*nicht benötigt für Fräser mit 1-3/16“ Führungsmuffe
Beschreibung Bestell-Nr. Empfehlung
PGC Klemmschienen mit Messskala
CMT Vorrichtung zum Nutfräsen PGD-1 (Seite 310 )
