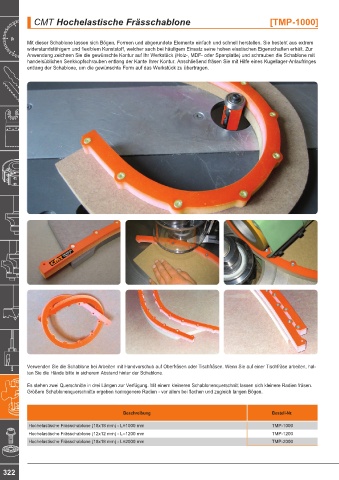

Page 326 - blueline-CMT Katalog 2022+_20250310

CMT Hochelastische Frässchablone [TMP-1000]

Mit dieser Schablone lassen sich Bögen, Formen und abgerundete Elemente einfach und schnell herstellen. Sie besteht aus extrem
widerstandsfähigem und flexiblem Kunststoff, welcher auch bei häufigem Einsatz seine hohen elastischen Eigenschaften erhält. Zur
Anwendung zeichnen Sie die gewünschte Kontur auf Ihr Werkstück (Holz-, MDF- oder Spanplatte) und schrauben die Schablone mit
handelsüblichen Senkkopfschrauben entlang der Kante Ihrer Kontur. Anschließend fräsen Sie mit Hilfe eines Kugellager-Anlaufringes
entlang der Schablone, um die gewünschte Form auf das Werkstück zu übertragen.

Verwenden Sie die Schablone bei Arbeiten mit Handvorschub auf Oberfräsen oder Tischfräsen. Wenn Sie auf einer Tischfräse arbeiten, hal-
ten Sie die Hände bitte in sicherem Abstand hinter der Schablone.

Es stehen zwei Querschnitte in drei Längen zur Verfügung. Mit einem kleineren Schablonenquerschnitt lassen sich kleinere Radien fräsen.
Größere Schablonenquerschnitte ergeben homogenere Radien - vor allem bei flachen und zugleich langen Bögen.

Beschreibung Bestell-Nr.

Hochelastische Frässchablone (18x18 mm) - L=1000 mm TMP-1000
Hochelastische Frässchablone (12x12 mm) - L=1200 mm TMP-1200
Hochelastische Frässchablone (18x18 mm) - L=2000 mm TMP-2000

322
