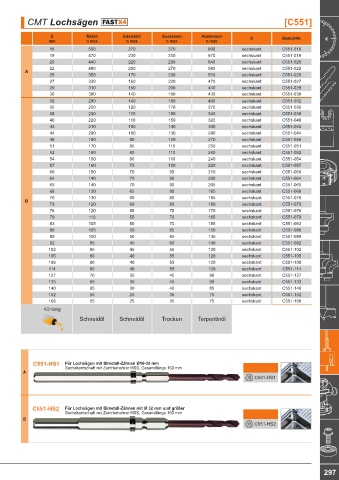

CMT Lochsägen FASTX4 [C551]

D Metall Edelstahl Gusseisen Aluminium S Bestell-Nr.
mm n max n max n max n max
16 550 270 370 800 sechskant C551-016
19 470 230 310 670 sechskant C551-019
20 440 220 290 640 sechskant C551-020
22 400 200 270 580 sechskant C551-022
A
25 350 170 230 510 sechskant C551-025
27 330 160 220 470 sechskant C551-027
29 310 150 200 440 sechskant C551-029
30 300 140 190 430 sechskant C551-030
32 280 140 180 400 sechskant C551-032
35 250 120 170 370 sechskant C551-035
38 230 110 150 340 sechskant C551-038
40 220 110 150 320 sechskant C551-040
43 210 100 140 300 sechskant C551-043
44 200 100 130 290 sechskant C551-044
48 180 90 120 270 sechskant C551-048
51 170 85 110 250 sechskant C551-051
52 160 80 110 240 sechskant C551-052
54 160 80 110 240 sechskant C551-054
57 160 75 100 220 sechskant C551-057
60 150 70 95 210 sechskant C551-060
64 140 70 90 205 sechskant C551-064
65 140 70 90 205 sechskant C551-065
68 130 65 80 185 sechskant C551-068
70 130 60 80 185 sechskant C551-070
B
73 120 60 80 180 sechskant C551-073
76 120 55 75 170 sechskant C551-076
79 110 55 70 165 sechskant C551-079
83 105 50 70 155 sechskant C551-083
86 105 50 65 150 sechskant C551-086
89 100 50 65 145 sechskant C551-089
92 95 45 60 140 sechskant C551-092
102 85 45 55 130 sechskant C551-102
105 80 40 55 120 sechskant C551-105
108 80 40 55 120 sechskant C551-108
114 80 40 55 120 sechskant C551-114
127 70 35 45 90 sechskant C551-127
133 65 35 45 90 sechskant C551-133
140 65 30 40 85 sechskant C551-140
152 55 25 35 75 sechskant C551-152
168 55 25 35 75 sechskant C551-168
Kühlung
Schneidöl Schneidöl Trocken Terpentinöl

C551-HS1 Für Lochsägen mit Bimetall-Zähnen Ø16-30 mm
Sechskantschaft mit Zentrierbohrer HSS, Gesamtlänge 160 mm
A
10 C551-HS1

C551-HS2 Für Lochsägen mit Bimetall-Zähnen mit Ø 32 mm und größer
Sechskantschaft mit Zentrierbohrer HSS, Gesamtlänge 160 mm
B
13 C551-HS2
