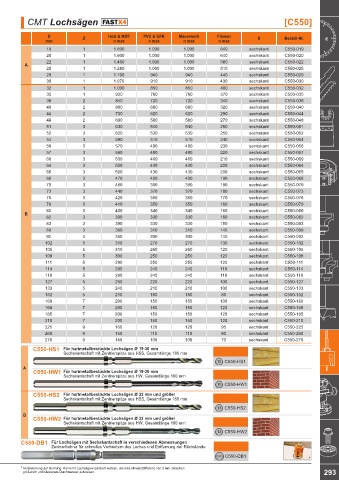

Page 297 - blueline-CMT Katalog 2022+_20250310

CMT Lochsägen FASTX4 [C550]

D Z Holz & MDF PVC & GFK Mauerwerk Fliesen S Bestell-Nr.
mm n max n max n max n max
19 1 1.600 1.000 1.000 640 sechskant C550-019
20 1 1.600 1.000 1.000 640 sechskant C550-020
22 1 1.460 1.000 1.000 580 sechskant C550-022
A
25 1 1.280 1.000 1.000 510 sechskant C550-025
29 1 1.100 940 940 440 sechskant C550-029
30 1 1.070 910 910 430 sechskant C550-030
32 1 1.000 850 850 400 sechskant C550-032
35 1 920 780 780 370 sechskant C550-035
38 2 840 720 720 340 sechskant C550-038
40 2 800 680 680 320 sechskant C550-040
44 2 730 620 620 290 sechskant C550-044
48 2 680 580 580 270 sechskant C550-048
51 3 630 540 540 250 sechskant C550-051
52 3 620 530 530 250 sechskant C550-052
54 3 590 510 510 240 sechskant C550-054
56 3 570 490 490 230 sechskant C550-056
57 3 560 480 480 220 sechskant C550-057
60 3 530 460 460 210 sechskant C550-060
64 3 500 430 430 200 sechskant C550-064
65 3 500 430 430 200 sechskant C550-065
68 3 470 400 400 190 sechskant C550-068
70 3 460 390 390 180 sechskant C550-070
73 3 440 370 370 180 sechskant C550-073
76 3 420 360 360 170 sechskant C550-076
79 3 410 350 350 160 sechskant C550-079
80 3 400 340 340 160 sechskant C550-080
B
82 3 390 330 330 160 sechskant C550-082
83 3 390 330 330 150 sechskant C550-083
89 3 360 310 310 140 sechskant C550-089
92 3 350 300 300 140 sechskant C550-092
102 5 310 270 270 130 sechskant C550-102
105 5 310 260 260 120 sechskant C550-105
108 5 300 250 250 120 sechskant C550-108
111 5 290 250 250 120 sechskant C550-111
114 5 280 240 240 110 sechskant C550-114
118 5 280 240 240 110 sechskant C550-118
127 5 250 220 220 100 sechskant C550-127
133 5 240 210 210 100 sechskant C550-133
152 5 210 180 180 80 sechskant C550-152
160 7 200 150 150 100 sechskant C550-160
168 7 200 150 150 120 sechskant C550-168
185 7 200 150 150 120 sechskant C550-185
210 7 200 150 150 120 sechskant C550-210
225 9 160 120 120 95 sechskant C550-225
260 9 150 110 110 80 sechskant C550-260
270 9 140 100 100 70 sechskant C550-270
C550-HS1 Für hartmetallbestückte Lochsägen Ø 19-30 mm 23. 60
Sechskantschaft mit Zentrierspitze aus HSS, Gesamtlänge 180 mm €
10 C550-HS1
10 C550-HS1
A
C550-HW1 Für hartmetallbestückte Lochsägen Ø 19-30 mm 23. 60
Sechskantschaft mit Zentrierspitze aus HW, Gesamtlänge 180 mm €
10 C550-HS1
10 C550-HW1
C550-HS2 Für hartmetallbestückte Lochsägen Ø 32 mm und größer
Sechskantschaft mit Zentrierspitze aus HSS, Gesamtlänge 180 mm
13 C550-HS2
B
C550-HW2 Für hartmetallbestückte Lochsägen Ø 32 mm und größer
Sechskantschaft mit Zentrierspitze aus HW, Gesamtlänge 180 mm
13 C550-HW2
C550-DB1 Für Lochsägen mit Sechskantschaft in verschiedenen Abmessungen
Zentrierbohrer für schnelles Verbreitern des Loches und Entfernung der Rückstände
10/13 C550-DB1
*
* Verbreiterung der Bohrung: Kann mit Lochsägen realisiert werden, die eine Mindestdifferenz von 9 mm zwischen
größerem und kleinerem Durchmesser aufweisen. 293
