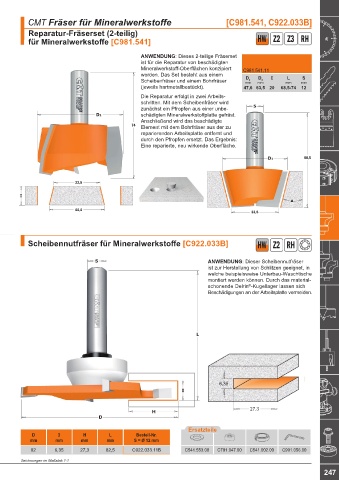

Page 251 - blueline-CMT Katalog 2022+_20250310

CMT Fräser für Mineralwerkstoffe [C981.541, C922.033B]
Reparatur-Fräserset (2-teilig)
für Mineralwerkstoffe [C981.541] HW Z2 Z3 RH

ANWENDUNG: Dieses 2-teilige Fräserset
ist für die Reparatur von beschädigten
Mineralwerkstoff-Oberflächen konzipiert C981.541.11
worden. Das Set besteht aus einem
L
S
D
Scheibenfräser und einem Bohrfräser D mm I mm mm
1
2
mm
(jeweils hartmetallbestückt). 47,6 63,5 20 68,5-74 12
Die Reparatur erfolgt in zwei Arbeits-
schritten. Mit dem Scheibenfräser wird
zunächst ein Pfropfen aus einer unbe-
D2 schädigten Mineralwerkstoffplatte gefräst.
Anschließend wird das beschädigte
74 Element mit dem Bohrfräser aus der zu
reparierenden Arbeitsplatte entfernt und
durch den Pfropfen ersetzt. Das Ergebnis:
Eine reparierte, neu wirkende Oberfläche.
D1 68,5

33,5

44,4
33,5

Scheibennutfräser für Mineralwerkstoffe [C922.033B] HW Z2 RH

ANWENDUNG: Dieser Scheibennutfräser
ist zur Herstellung von Schlitzen geeignet, in
welche beispielsweise Unterbau-Waschtische
montiert werden können. Durch das material-
schonende Delrin -Kugellager lassen sich
®
Beschädigungen an der Arbeitsplatte vermeiden.

6,35

27,3

Ersatzteile
Ersatzteile
D I H L Bestell-Nr.
mm mm mm mm S = Ø 12 mm
92 6,35 27,3 82,5 C922.033.11B C541.553.00 C791.047.00 C541.002.00 C991.056.00
Zeichnungen im Maßstab 1:1
