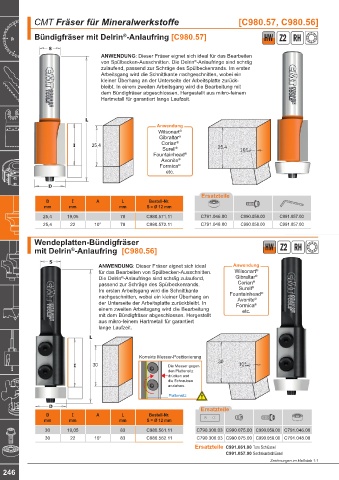

CMT Fräser für Mineralwerkstoffe [C980.57, C980.56]

Bündigfräser mit Delrin -Anlaufring [C980.57] HW Z2 RH
®

ANWENDUNG: Dieser Fräser eignet sich ideal für das Bearbeiten
von Spülbecken-Ausschnitten. Die Delrin -Anlaufringe sind schräg
®
zulaufend, passend zur Schräge des Spülbeckenrands. Im ersten
Arbeitsgang wird die Schnittkante nachgeschnitten, wobei ein
kleiner Überhang an der Unterseite der Arbeitsplatte zurück-
bleibt. In einem zweiten Arbeitsgang wird die Bearbeitung mit
dem Bündigfräser abgeschlossen. Hergestellt aus mikro-feinem
Hartmetall für garantiert lange Laufzeit.

Anwendung
Wilsonart ®
Gibraltar ®
Corian ®
25,4
Surell ® 25,4 10°
Fountainhead ®
Avonite ®
Formica ®
etc.

Ersatzteile
D I A L Bestell-Nr.
mm mm mm S = Ø 12 mm
25,4 19,05 78 C980.571.11 C791.046.00 C990.058.00 C991.057.00
25,4 22 10° 78 C980.572.11 C791.048.00 C990.058.00 C991.057.00

Wendeplatten-Bündigfräser
mit Delrin -Anlaufring [C980.56] HW Z2 RH
®

ANWENDUNG: Dieser Fräser eignet sich ideal Anwendung
für das Bearbeiten von Spülbecken-Ausschnitten. Wilsonart ®
Die Delrin -Anlaufringe sind schräg zulaufend, Gibraltar ®
®
passend zur Schräge des Spülbeckenrands. Corian ®
Im ersten Arbeitsgang wird die Schnittkante Surell ® ®
nachgeschnitten, wobei ein kleiner Überhang an Fountainhead
Avonite
®
der Unterseite der Arbeitsplatte zurückbleibt. In Formica ®
einem zweiten Arbeitsgang wird die Bearbeitung etc.
mit dem Bündigfräser abgeschlossen. Hergestellt
aus mikro-feinem Hartmetall für garantiert
lange Laufzeit.

Korrekte Messer-Positionierung
30
30 Die Messer gegen 10°
den Plattensitz
drücken und
die Schrauben
anziehen.
Plattensitz

Ersatzteile
D I A L Bestell-Nr.
mm mm mm S = Ø 12 mm
30 19,05 83 C980.561.11 C790.300.03 C990.075.00 C990.058.00 C791.046.00
30 22 10° 83 C980.562.11 C790.300.03 C990.075.00 C990.058.00 C791.048.00
Ersatzteile C991.061.00 Torx Schlüssel
C991.057.00 Sechskantschlüssel
Zeichnungen im Maßstab 1:1
