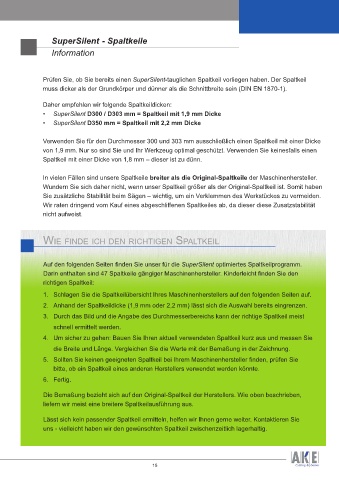

Page 15 - SuperSilent Broschüre
P. 15
SuperSilent - Spaltkeile
Information
Prüfen Sie, ob Sie bereits einen SuperSilent-tauglichen Spaltkeil vorliegen haben. Der Spaltkeil
muss dicker als der Grundkörper und dünner als die Schnittbreite sein (DIN EN 1870-1).
Daher empfehlen wir folgende Spaltkeildicken:
• SuperSilent D300 / D303 mm = Spaltkeil mit 1,9 mm Dicke
• SuperSilent D350 mm = Spaltkeil mit 2,2 mm Dicke
Verwenden Sie für den Durchmesser 300 und 303 mm ausschließlich einen Spaltkeil mit einer Dicke
von 1,9 mm. Nur so sind Sie und Ihr Werkzeug optimal geschützt. Verwenden Sie keinesfalls einen
Spaltkeil mit einer Dicke von 1,8 mm – dieser ist zu dünn.
In vielen Fällen sind unsere Spaltkeile breiter als die Original-Spaltkeile der Maschinenhersteller.
Wundern Sie sich daher nicht, wenn unser Spaltkeil größer als der Original-Spaltkeil ist. Somit haben
Sie zusätzliche Stabilität beim Sägen – wichtig, um ein Verklemmen des Werkstückes zu vermeiden.
Wir raten dringend vom Kauf eines abgeschliffenen Spaltkeiles ab, da dieser diese Zusatzstabilität
nicht aufweist.
Wie finde ich den richtigen Spaltkeil
Auf den folgenden Seiten finden Sie unser für die SuperSilent optimiertes Spaltkeilprogramm.
Darin enthalten sind 47 Spaltkeile gängiger Maschinenhersteller. Kinderleicht finden Sie den
richtigen Spaltkeil:
1. Schlagen Sie die Spaltkeilübersicht Ihres Maschinenherstellers auf den folgenden Seiten auf.
2. Anhand der Spaltkeildicke (1,9 mm oder 2,2 mm) lässt sich die Auswahl bereits eingrenzen.
3. Durch das Bild und die Angabe des Durchmesserbereichs kann der richtige Spaltkeil meist
schnell ermittelt werden.
4. Um sicher zu gehen: Bauen Sie Ihren aktuell verwendeten Spaltkeil kurz aus und messen Sie
die Breite und Länge. Vergleichen Sie die Werte mit der Bemaßung in der Zeichnung.
5. Sollten Sie keinen geeigneten Spaltkeil bei Ihrem Maschinenhersteller finden, prüfen Sie
bitte, ob ein Spaltkeil eines anderen Herstellers verwendet werden könnte.
6. Fertig.
Die Bemaßung bezieht sich auf den Original-Spaltkeil der Herstellers. Wie oben beschrieben,
liefern wir meist eine breitere Spaltkeilausführung aus.
Lässt sich kein passender Spaltkeil ermitteln, helfen wir Ihnen gerne weiter. Kontaktieren Sie
uns - vielleicht haben wir den gewünschten Spaltkeil zwischenzeitlich lagerhaltig.
