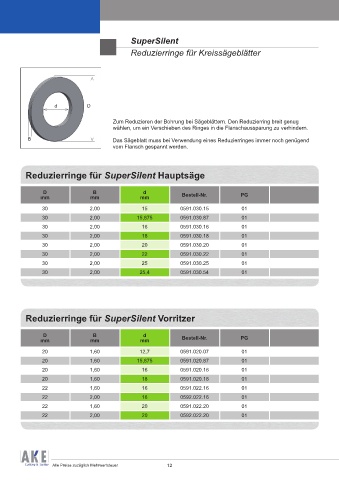

Page 12 - SuperSilent Broschüre

SuperSilent
Reduzierringe für Kreissägeblätter

d D

Zum Reduzieren der Bohrung bei Sägeblättern. Den Reduzierring breit genug
wählen, um ein Verschieben des Ringes in die Flanschaussparung zu verhindern.

B Das Sägeblatt muss bei Verwendung eines Reduzierringes immer noch genügend
vom Flansch gespannt werden.

Reduzierringe für SuperSilent Hauptsäge

D B d
mm mm mm Bestell-Nr. PG

30 2,00 15 0591.030.15 01
30 2,00 15,875 0591.030.87 01
30 2,00 16 0591.030.16 01
30 2,00 18 0591.030.18 01
30 2,00 20 0591.030.20 01
30 2,00 22 0591.030.22 01
30 2,00 25 0591.030.25 01
30 2,00 25,4 0591.030.54 01

Reduzierringe für SuperSilent Vorritzer

D B d
mm mm mm Bestell-Nr. PG
20 1,60 12,7 0591.020.07 01
20 1,60 15,875 0591.020.87 01
20 1,60 16 0591.020.16 01
20 1,60 18 0591.020.18 01
22 1,60 16 0591.022.16 01
22 2,00 16 0592.022.16 01
22 1,60 20 0591.022.20 01
22 2,00 20 0592.022.20 01

Alle Preise zuzüglich Mehrwertsteuer 12
