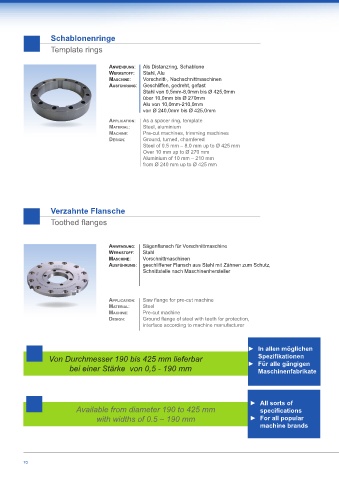

Page 70 - Sägewerksprogramm

Schablonenringe

Template rings

anwendung: Als Distanzring, Schablone
werkstoff: Stahl, Alu
maschIne: Vorschnitt-, Nachschnittmaschinen
ausführung: Geschliffen, gedreht, gefast
Stahl von 0,5mm-8,0mm bis Ø 425,0mm
über 10,0mm bis Ø 270mm
Alu von 10,0mm-210,0mm
von Ø 240,0mm bis Ø 425,0mm
applIcatIon: As a spacer ring, template
materIal: Steel, aluminium
machIne: Pre-cut machines, trimming machines
desIgn: Ground, turned, chamfered
Steel of 0.5 mm – 8.0 mm up to Ø 425 mm
Over 10 mm up to Ø 270 mm
Aluminium of 10 mm – 210 mm
from Ø 240 mm up to Ø 425 mm

Verzahnte Flansche

Toothed flanges

anwendung: Sägenflansch für Vorschnittmaschine
werkstoff: Stahl
maschIne: Vorschnittmaschinen
ausführung: geschliffener Flansch aus Stahl mit Zähnen zum Schutz,
Schnittstelle nach Maschinenhersteller

applIcatIon: Saw flange for pre-cut machine
materIal: Steel
machIne: Pre-cut machine
desIgn: Ground flange of steel with teeth for protection,
interface according to machine manufacturer

► In allen möglichen
Von Durchmesser 190 bis 425 mm lieferbar Spezifikationen
bei einer Stärke von 0,5 - 190 mm ► Für alle gängigen
Maschinenfabrikate

► All sorts of
Available from diameter 190 to 425 mm specifications
with widths of 0.5 – 190 mm ► For all popular
machine brands

70
