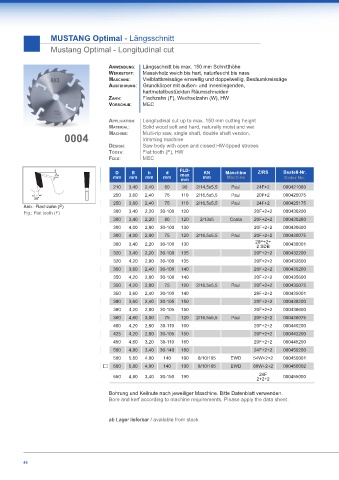

Page 44 - Sägewerksprogramm

MUSTANG Optimal - Längsschnitt

Mustang Optimal - Longitudinal cut

anwendung: Längsschnitt bis max. 150 mm Schnitthöhe
werkstoff: Massivholz weich bis hart, naturfeucht bis nass
maschIne: Vielblattkreissäge einwellig und doppelwellig, Besäumkreissäge
ausführung: Grundkörper mit außen- und innenliegenden,
hartmetallbestückten Räumschneiden
Zahn: Flachzahn (F), Wechselzahn (W), HW
Vorschub: MEC

applIcatIon: Longitudinal cut up to max. 150 mm cutting height
materIal: Solid wood soft and hard, naturally moist and wet
0004 machIne: Multi-rip saw, single shaft, double shaft version,
trimming machine
desIgn: Saw body with open and closed HW-tipped strobes
tooth: Flat tooth (F), HW
feed: MEC

D B b d FLD- KN Maschine Z/RS Bestell-Nr.
12° mm mm mm mm max mm Machine Order No.
mm
210 3,40 2,40 60 90 2/14,5x5,5 Paul 24F+2 000421060
250 3,60 2,40 75 110 2/16,5x5,5 Paul 20F+2 000425075
25°
250 3,60 2,40 75 110 2/16,5x5,5 Paul 24F+2 000425175
Abb.: Flachzahn (F)
Fig.: Flat tooth (F) 300 3,40 2,20 30-100 120 20F+2+2 000430200
300 3,40 2,20 80 120 2/13x5 Costa 20F+2+2 000430280
300 4,00 2,80 30-100 130 20F+2+2 000430600
300 4,00 2,80 75 120 2/16,5x5,5 Paul 20F+2+2 000430075
300 3,40 2,20 30-100 130 28F+2+ 000430001
2 SDB
320 3,40 2,20 30-100 135 20F+2+2 000432200
320 4,20 2,80 30-100 135 20F+2+2 000432600
350 3,60 2,40 30-100 140 20F+2+2 000435200
350 4,20 2,80 30-100 140 20F+2+2 000435600
350 4,20 2,80 75 120 2/16,5x5,5 Paul 20F+2+2 000435075
350 3,60 2,40 30-100 140 28F+2+2 000435001
380 3,60 2,40 30-105 150 20F+2+2 000438200
380 4,20 2,80 30-105 150 20F+2+2 000438600
380 4,60 3,00 75 120 2/16,5x5,5 Paul 20F+2+2 000438075
400 4,20 2,80 30-110 160 20F+2+2 000440200
425 4,20 2,80 30-105 150 20F+2+2 000442200
450 4,60 3,20 30-110 160 20F+2+2 000445200
500 4,80 3,40 30-140 180 24F+2+2 000450200
500 5,60 4,00 140 190 8/10/165 EWD 54W+2+2 000450001
500 5,80 4,00 140 190 8/10/165 EWD 60W+2+2 000450002
24F
550 4,80 3,40 30-150 190 2+2+2 000455000

Bohrung und Keilnute nach jeweiliger Maschine. Bitte Datenblatt verwenden.
Bore and kerf according to machine requirements. Please apply the data sheet.

ab Lager lieferbar / available from stock
