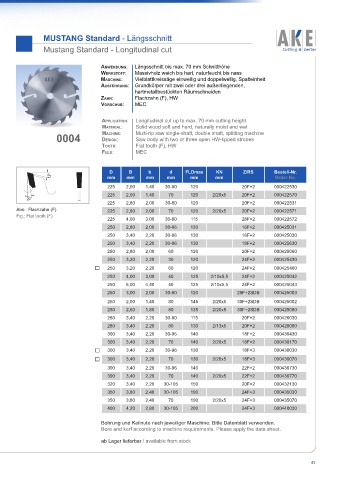

Page 43 - Sägewerksprogramm

MUSTANG Standard - Längsschnitt

Mustang Standard - Longitudinal cut

anwendung: Längsschnitt bis max. 70 mm Schnitthöhe
werkstoff: Massivholz weich bis hart, naturfeucht bis nass
maschIne: Vielblattkreissäge einwellig und doppelwellig, Spalteinheit
ausführung: Grundkörper mit zwei oder drei außenliegenden,
hartmetallbestückten Räumschneiden
Zahn: Flachzahn (F), HW
Vorschub: MEC

applIcatIon: Longitudinal cut up to max. 70 mm cutting height
materIal: Solid wood soft and hard, naturally moist and wet
0004 machIne: Multi-rip saw single-shaft, double shaft, splitting machine
Saw body with two or three open HW-tipped strobes
desIgn:
tooth: Flat tooth (F), HW
feed: MEC

D B b d FLDmax KN Z/RS Bestell-Nr.
12° mm mm mm mm mm mm Order No.
225 2,00 1,40 30-80 120 20F+2 000422530
225 2,00 1,40 70 120 2/20x5 20F+2 000422570
20°
225 2,80 2,00 30-80 120 20F+2 000422531
Abb.: Flachzahn (F) 225 2,80 2,00 70 120 2/20x5 20F+2 000422571
Fig.: Flat tooth (F)
225 4,00 3,00 30-80 115 28F+2 000422572
250 2,80 2,00 30-86 130 16F+2 000425031
250 3,40 2,20 30-86 130 16F+2 000425030
250 3,40 2,20 30-86 130 18F+2 000425630
250 2,80 2,00 60 120 20F+2 000425060
250 3,20 2,20 30 120 24F+2 000425430
250 3,20 2,20 60 120 24F+2 000425460
250 4,00 3,00 40 125 2/10x5,5 24F+2 000425042
250 6,00 4,40 40 125 2/10x5,5 24F+2 000425043
250 3,00 2,00 30-80 120 28F+2SDB 000425003
250 2,00 1,40 80 145 2/20x5 30F+2SDB 000425002
250 2,60 1,80 80 135 2/20x5 30F+2SDB 000425080
260 3,40 2,20 30-80 115 20F+2 000426030
280 3,40 2,20 80 130 2/13x5 20F+2 000428080
300 3,40 2,20 30-96 140 18F+2 000430430
300 3,40 2,20 70 140 2/20x5 18F+2 000430170
300 3,40 2,20 30-96 130 18F+3 000430030
300 3,40 2,20 70 130 2/20x5 18F+3 000430070
300 3,40 2,20 30-96 140 22F+2 000430730
300 3,40 2,20 70 140 2/20x5 22F+2 000430770
320 3,40 2,20 30-105 150 20F+2 000432130
350 3,80 2,40 30-105 190 24F+3 000435030
350 3,80 2,40 70 190 2/20x5 24F+3 000435070
400 4,20 2,80 30-105 200 24F+3 000440030

Bohrung und Keilnute nach jeweiliger Maschine. Bitte Datenblatt verwenden.
Bore and kerf according to machine requirements. Please apply the data sheet.

ab Lager lieferbar / available from stock

43
