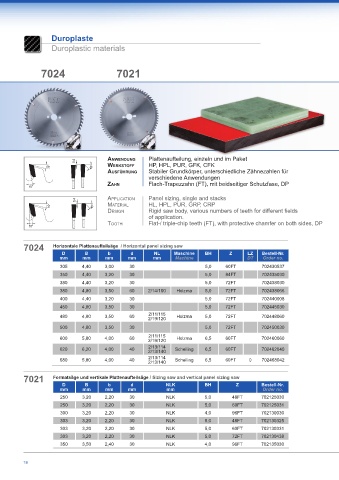

Page 18 - Kunststoffprogramm_2018_DE-EN

Duroplaste
Duroplastic materials

7024 7021

anwendung Plattenaufteilung, einzeln und im Paket
0,4
15° 45° werkstoff HP, HPL, PUR, GFK, CFK
ausführung Stabiler Grundkörper, unterschiedliche Zähnezahlen für
verschiedene Anwendungen
zahn Flach-Trapezzahn (FT), mit beidseitiger Schutzfase, DP
15°
ApplicAtion Panel sizing, single and stacks
0,4
15° 45° MAteriAl HL, HPL, PUR, GRP, CRP
Design Rigid saw body, various numbers of teeth for different fields
of application.
tooth Flat-/ triple-chip teeth (FT), with protective chamfer on both sides, DP
10°

7024 Horizontale Plattenaufteilsäge / Horizontal panel sizing saw
D B b d NL Maschine BH Z LZ Bestell-Nr.
mm mm mm mm mm Machine DT Order no.
305 4,40 3,00 30 5,0 60FT 702430537
350 4,40 3,20 30 5,0 84FT 702435030
380 4,40 3,20 30 5,0 72FT 702438030
380 4,80 3,50 60 2/14/100 Holzma 5,0 72FT 702438066
400 4,40 3,20 30 5,0 72FT 702440008
450 4,80 3,50 30 5,0 72FT 702445030
2/11/115
480 4,80 3,50 60 2/19/120 Holzma 5,0 72FT 702448060
500 4,80 3,50 30 5,0 72FT 702450030
2/11/115
600 5,80 4,00 60 2/19/120 Holzma 6,5 60FT 702460060
2/13/114
620 6,20 4,00 40 2/13/140 Schelling 6,5 60FT 702462040
2/13/114
680 5,80 4,00 40 2/13/140 Schelling 6,5 60FT ◊ 702468042

7021 Formatsäge und vertikale Plattenaufteilsäge / Sizing saw and vertical panel sizing saw
D B b d NLK BH Z Bestell-Nr.
mm mm mm mm mm Order no.
250 3,20 2,20 30 NLK 5,0 48FT 702125030
250 3,20 2,20 30 NLK 5,0 60FT 702125031
300 3,20 2,20 30 NLK 4,0 96FT 702130030
303 3,20 2,20 30 NLK 5,0 48FT 702130325
303 3,20 2,20 30 NLK 5,0 60FT 702130331
303 3,20 2,20 30 NLK 5,0 72FT 702130438
350 3,50 2,40 30 NLK 4,0 96FT 702135030

18
