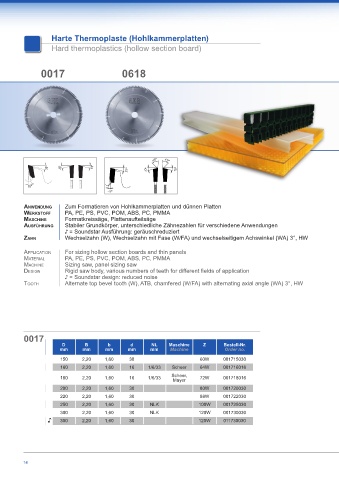

Page 14 - Kunststoffprogramm_2018_DE-EN

Harte Thermoplaste (Hohlkammerplatten)
Hard thermoplastics (hollow section board)

0017 0618

15° 15° 15°

10°

anwendung Zum Formatieren von Hohlkammerplatten und dünnen Platten
werkstoff PA, PE, PS, PVC, POM, ABS, PC, PMMA
Maschine Formatkreissäge, Plattenaufteilsäge
ausführung Stabiler Grundkörper, unterschiedliche Zähnezahlen für verschiedene Anwendungen
♪ = Soundstar Ausführung: geräuschreduziert
zahn Wechselzahn (W), Wechselzahn mit Fase (W/FA) und wechselseitigem Achswinkel (WA) 3°, HW

ApplicAtion For sizing hollow section boards and thin panels
MAteriAl PA, PE, PS, PVC, POM, ABS, PC, PMMA
MAchine Sizing saw, panel sizing saw
Design Rigid saw body, various numbers of teeth for different fields of application
♪ = Soundstar design: reduced noise
tooth Alternate top bevel tooth (W), ATB, chamfered (W/FA) with alternating axial angle (WA) 3°, HW

0017
D B b d NL Maschine Z Bestell-Nr.
mm mm mm mm mm Machine Order no.
150 2,20 1,60 30 60W 001715030
160 2,20 1,60 16 1/6/33 Scheer 64W 001716016
180 2,20 1,60 16 1/6/33 Scheer, 72W 001718016
Mayer
200 2,20 1,60 30 80W 001720030
220 2,20 1,60 30 88W 001722030
250 2,20 1,60 30 NLK 100W 001725030
300 2,20 1,60 30 NLK 120W 001730030
♪ 300 2,20 1,60 30 120W 011730030

14
