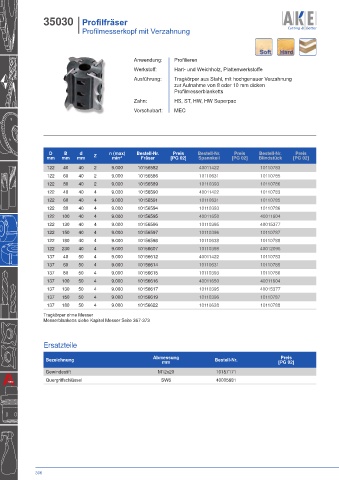

Page 310 - Katalog_2025+

35030 I Profilfräser
I Profilmesserkopf mit Verzahnung

Anwendung: Profilieren
Werkstoff: Hart- und Weichholz, Plattenwerkstoffe
Ausführung: Tragkörper aus Stahl, mit hochgenauer Verzahnung
zur Aufnahme von 8 oder 10 mm dicken
Profilmesserblanketts
Zahn: HS, ST, HW, HW Superpac
Vorschubart: MEC

D B d n (max) Bestell-Nr. Preis Bestell-Nr. Preis Bestell-Nr. Preis
mm mm mm Z min -1 Fräser [PG 02] Spannkeil [PG 02] Blindstück [PG 02]
122 40 40 2 9.000 10156582 40011422 10110783
122 60 40 2 9.000 10156586 10110631 10110785
122 80 40 2 9.000 10156589 10110393 10110786
122 40 40 4 9.000 10156590 40011422 10110783
122 60 40 4 9.000 10156591 10110631 10110785
122 80 40 4 9.000 10156594 10110393 10110786
122 100 40 4 9.000 10156595 40011650 40011604
122 130 40 4 9.000 10156596 10110395 40015377
122 150 40 4 9.000 10156597 10110396 10110787
122 180 40 4 9.000 10156598 10110638 10110788
122 230 40 4 9.000 10156607 10110398 40012096
137 40 50 4 9.000 10156612 40011422 10110783
137 60 50 4 9.000 10156614 10110631 10110785
137 80 50 4 9.000 10156615 10110393 10110786
137 100 50 4 9.000 10156616 40011650 40011604
137 130 50 4 9.000 10156617 10110395 40015377
137 150 50 4 9.000 10156619 10110396 10110787
137 180 50 4 9.000 10156622 10110638 10110788
Tragkörper ohne Messer
Messerblanketts siehe Kapitel Messer Seite 367-373

Ersatzteile

Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
Gewindestift M12x20 10157171
Quergriffschlüssel SW6 40005681

306
