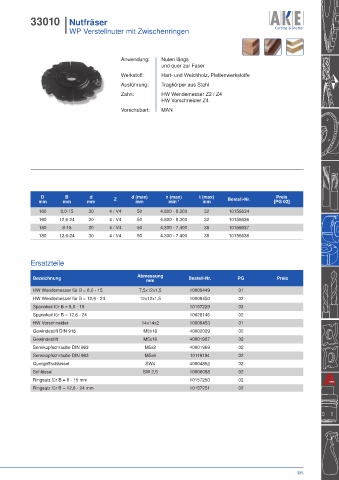

33010 I Nutfräser
I WP Verstellnuter mit Zwischenringen

Anwendung: Nuten längs
und quer zur Faser
Werkstoff: Hart- und Weichholz, Plattenwerkstoffe
Ausführung: Tragkörper aus Stahl
Zahn: HW Wendemesser Z2 / Z4
HW Vorschneider Z4
Vorschubart: MAN

D B d d (max) n (max) t (max) Preis
mm mm mm Z mm min -1 mm Bestell-Nr. [PG 02]
160 8,0-15 30 4 / V4 50 4.800 - 8.300 32 10156634
160 12,6-24 30 4 / V4 50 4.800 - 8.300 32 10156636
180 8-15 30 4 / V4 50 4.300 - 7.400 38 10156637
180 12,6-24 30 4 / V4 50 4.300 - 7.400 38 10156638

Ersatzteile

Bezeichnung Abmessung Bestell-Nr. PG Preis
mm
HW Wendemesser für B = 8,0 - 15 7,5x12x1,5 10009449 01
HW Wendemesser für B = 12,6 - 24 12x12x1,5 10009450 02
Spannkeil für B = 8,0 - 15 10157229 02
Spannkeil für B = 12,6 - 24 10028146 02
HW Vorschneider 14x14x2 10009453 01
Gewindestift DIN 915 M8x16 40002009 02
Gewindestift M5x16 40001987 02
Senkkopfschraube DIN 963 M5x8 40001969 02
Senkkopfschraube DIN 963 M5x6 10119194 02
Quergriffschlüssel SW4 40004852 02
Schlüssel SW 2,5 10006088 02
Ringsatz für B = 8 - 15 mm 10157250 02
Ringsatz für B = 12,6 - 24 mm 10157251 02

305
