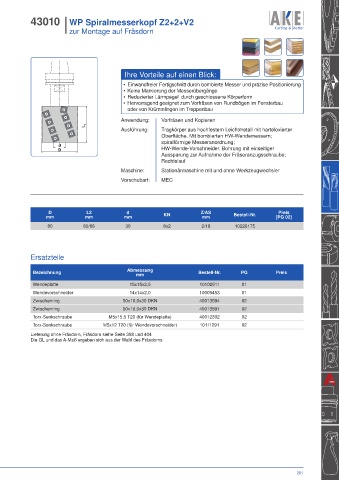

43010 I WP Spiralmesserkopf Z2+2+V2
I zur Montage auf Fräsdorn

Ihre Vorteile auf einen Blick:

• Einwandfreier Fertigschnitt durch bombierte Messer und präzise Positionierung
• Keine Markierung der Messerübergänge
• Reduzierter Lärmpegel durch geschlossene Körperform
• Hervorragend geeignet zum Vorfräsen von Rundbögen im Fensterbau
oder von Krümmlingen im Treppenbau

Anwendung: Vorfräsen und Kopieren
L 2
Ausführung: Tragkörper aus hochfestem Leichtmetall mit harteloxierter
Oberfläche. Mit bombierten HW-Wendemessern;
spiralförmige Messeranordnung;
d
D HW-Wende-Vorschneider. Bohrung mit einseitiger
Aussparung zur Aufnahme der Fräseranzugsschraube;
Rechtslauf

Maschine: Stationärmaschine mit und ohne Werkzeugwechsler
Vorschubart: MEC

D L2 d Z/AS Preis
mm mm mm KN mm Bestell-Nr. [PG 02]
80 80/86 30 8x2 2/18 10226175

Ersatzteile

Bezeichnung Abmessung Bestell-Nr. PG Preis
mm
Wendeplatte 15x15x2,5 10102511 01
Wendevorschneider 14x14x2,0 10009453 01
Zwischenring 50x10,0x30 DKN 40013594 02
Zwischenring 50x10,0x30 DKN 40013591 02
Torx-Senkschraube M5x15,5 T20 (für Wendeplatte) 40012392 02
Torx-Senkschraube M5x12 T20 (für Wendevorschneider) 10111291 02

Lieferung ohne Fräsdorn, Fräsdorn siehe Seite 398 und 404
Die GL und das A-Maß ergeben sich aus der Wahl des Fräsdorns

261
